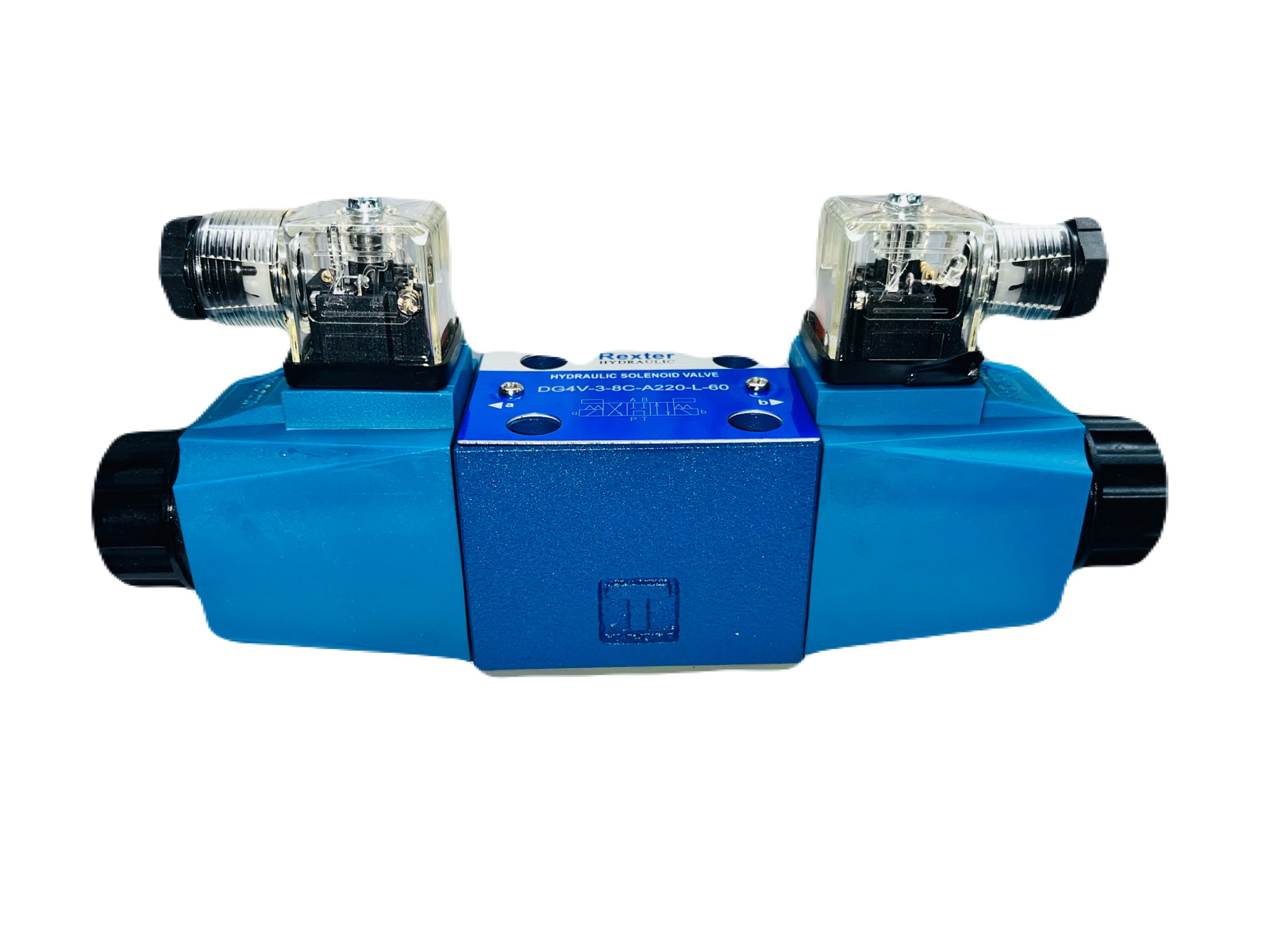

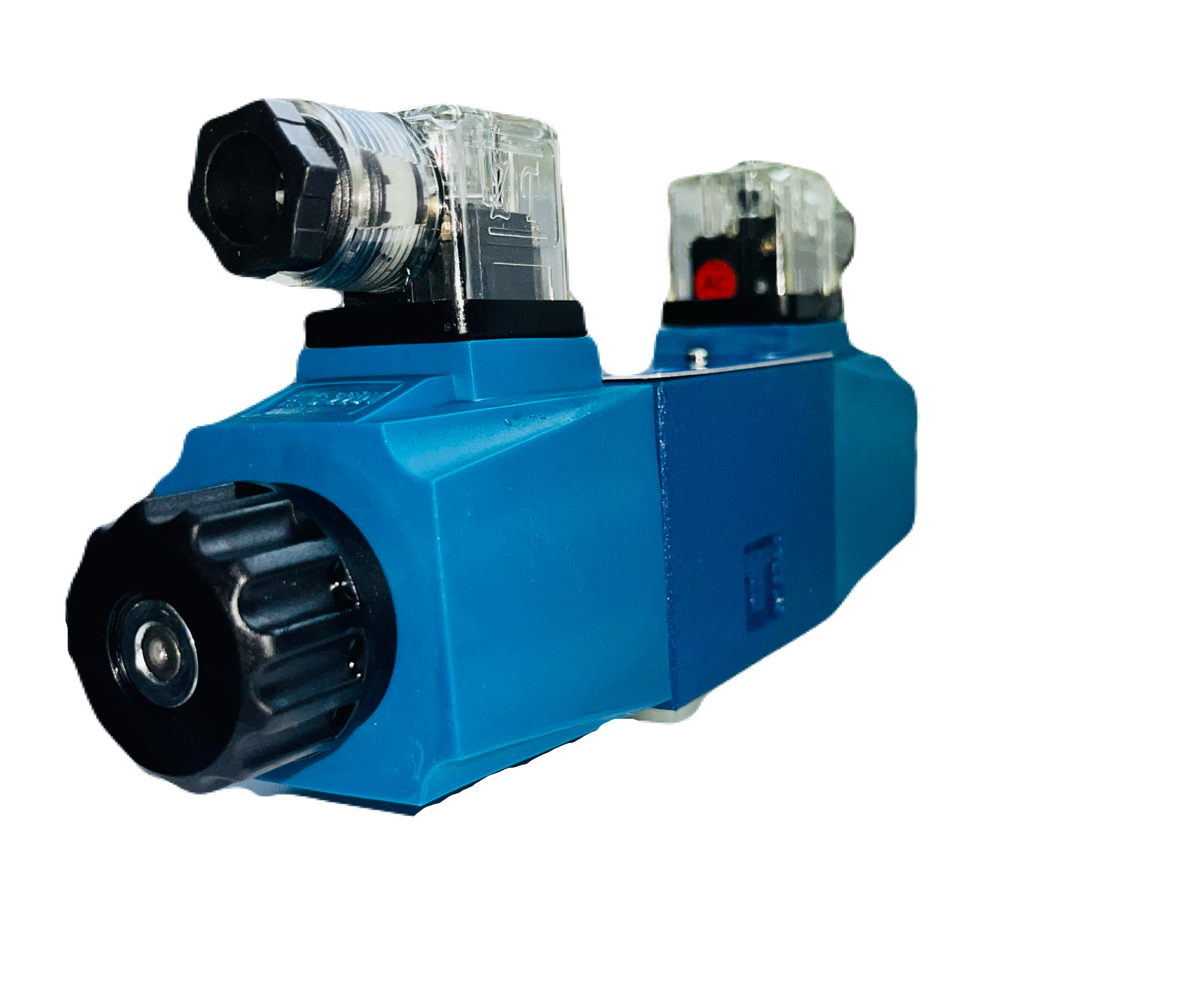

شیر برقی هیدرولیک 1/4 طرح ویکرز مدل DG4V-3-8C-A220-L-60
شیر برقی هیدرولیک DG4V-3-8C-A220-L-60 یکی از مدل‌های پرکاربرد در مدارهای کنترل جهت هیدرولیک است که از نظر فرم و الگوی عملکرد، بر پایه سری شناخته‌شده Vickers DG4V-3 طراحی شده است. این محصول در نسخه ارائه‌شده توسط آیین کالا، طرح و ساخت چین بوده و برای استفاده در سیستم‌هایی که به یک شیر کنترل جهت برقی با ابعاد و استاندارد نصب مشابه سری DG4V-3 نیاز دارند، گزینه‌ای اقتصادی محسوب می‌شود.
این شیر با بوبین 220 ولت عرضه می‌شود و می‌تواند برای کنترل مسیر حرکت سیال در مدارهای هیدرولیکی مورد استفاده قرار گیرد. قبل از خرید، تطبیق دقیق کد شیر، نوع اسپول، ولتاژ بوبین، نحوه نصب و مشخصات مدار با نمونه موجود در دستگاه اهمیت زیادی دارد.
شیر برقی هیدرولیک DG4V-3-8C-A220-L-60 چیست؟
شیرهای کنترل جهت هیدرولیک وظیفه دارند مسیر حرکت روغن را در مدار تغییر دهند تا عملگرهایی مانند جک یا موتور هیدرولیک بتوانند در جهت موردنظر حرکت کنند. در این میان، شیرهای برقی با استفاده از نیروی الکترومغناطیسی، وضعیت اسپول داخلی را تغییر می‌دهند.
مدل DG4V-3-8C از خانواده شیرهای کنترل جهت برقی سری DG4V-3 است. در منابع فنی مربوط به مدل اصلی، این خانواده با ساختار نصب روی زیرپایه، استاندارد ISO 4401-03 و پیکربندی‌های مختلف اسپول و بوبین عرضه شده است.
کد 8C نیز به نوع خاصی از آرایش اسپول مربوط می‌شود و در نمونه‌های اصلی این سری، به پیکربندی مرکز بسته و برگشت فنری اشاره دارد. با توجه به اینکه محصول حاضر طرح چینی است، برای اعلام مشخصات دقیق عملکردی باید مشخصات همین نمونه و کاتالوگ سازنده بررسی شود.
مشخصات شیر برقی هیدرولیک 1/4 DG4V-3-8C-A220-L-60
توضیحات | مشخصه |
| نوع محصول | شیر کنترل جهت برقی هیدرولیک |
| مدل | DG4V-3-8C-A220-L-60 |
| برند | طرح Vickers |
| ساخت | چین |
| سایز نامی | 1/4 اینچ |
| نوع عملکرد | کنترل جهت جریان روغن هیدرولیک |
| ولتاژ بوبین | 220 ولت |
| نوع نصب | زیرپایه‌ای |
| استاندارد نصب خانواده اصلی | ISO 4401-03 / CETOP 3 |
| نوع اسپول | 8C وسط باز |
| کاربرد | مدارهای هیدرولیک صنعتی |
| سیال پیشنهادی | روغن هیدرولیک |
توجه: مشخصات فشار کاری، دبی، توان بوبین، نوع کانکتور و سایر جزئیات فنی را باید بر اساس مشخصات همین محصول چینی در زمان خرید کنترل کرد. اعداد مربوط به شیر اصلی Vickers را نباید به‌صورت خودکار برای نمونه طرح در نظر گرفت.
معنی کد DG4V-3-8C-A220-L-60
کدگذاری شیرهای سری DG4V-3 از چند بخش تشکیل شده و هر قسمت برای شناسایی ساختار شیر، نوع اسپول، بوبین، طراحی و سایر ویژگی‌ها استفاده می‌شود.
در خانواده اصلی Vickers، DG4V-3 به یک شیر کنترل جهت برقی از این خانواده اشاره دارد و عدد و حروف بعد از آن، اطلاعات بیشتری درباره نوع اسپول و ساختار شیر ارائه می‌کنند. منابع تخصصی کدگذاری Vickers نیز نشان می‌دهند که کدهای این خانواده برای تعیین نوع اسپول، فنر، اتصال الکتریکی، بوبین و سری طراحی استفاده می‌شوند.
در مدل موردنظر آیین کالا، بخش 8C برای شناسایی نوع اسپول و A220 برای نسخه بوبین 220 ولت در نظر گرفته شده است. بخش پایانی کد نیز به نسخه و طراحی محصول مربوط می‌شود.
به همین دلیل هنگام سفارش شیر جایگزین، بهتر است کل کد DG4V-3-8C-A220-L-60 ارسال شود و فقط بر اساس عبارت DG4V-3 یا 8C اقدام به خرید نشود.
تفاوت شیر طرح DG4V-3 با شیر اصلی Vickers
یکی از مهم‌ترین نکات هنگام خرید این محصول، توجه به تفاوت میان شیر اصلی Vickers و شیر طرح DG4V-3 ساخت چین است.
محصول اصلی این خانواده در منابع رسمی با نام Vickers by Danfoss معرفی شده و دارای مشخصات فنی، کدگذاری و مستندات اختصاصی خود است.
در مقابل، محصول موردنظر این صفحه یک نمونه طرح ساخت چین است که با هدف ارائه جایگزین اقتصادی برای مدل مشابه تولید شده است.
بنابراین نباید عبارت «طرح ویکرز» با «ویکرز اورجینال» اشتباه گرفته شود.
مزیت اصلی نمونه طرح، معمولاً قیمت پایین‌تر و دسترسی آسان‌تر است؛ اما انتخاب آن باید بر اساس شرایط واقعی مدار، فشار، دبی، نوع روغن، ولتاژ بوبین و حساسیت دستگاه انجام شود.
کاربرد شیر برقی هیدرولیک DG4V-3-8C
شیرهای کنترل جهت سری DG4V-3 در مدارهای مختلف هیدرولیکی مورد استفاده قرار می‌گیرند. کاربرد دقیق مدل 8C به طراحی مدار و نحوه اتصال پورت‌های شیر بستگی دارد.
برخی از کاربردهای رایج این خانواده عبارت‌اند از:
- ماشین‌آلات صنعتی
- دستگاه‌های پرس هیدرولیک
- ماشین‌آلات تولیدی
- خطوط اتوماسیون صنعتی
- تجهیزات جابه‌جایی
- ماشین‌آلات تزریق
- سیستم‌های هیدرولیک کارخانه‌ها
- مدارهای کنترل جک هیدرولیک
- تجهیزات ساخت و تولید
- سیستم‌های هیدرولیک قابل کنترل با فرمان الکتریکی
منابع فروش صنعتی نیز سری DG4V-3 را برای کاربردهایی مانند ماشین‌ابزار، پرس، تجهیزات تولید و سایر سیستم‌های هیدرولیکی معرفی کرده‌اند.
چرا استاندارد نصب در این شیر اهمیت دارد؟
یکی از موارد مهم در انتخاب شیر جایگزین، تنها ظاهر شیر نیست. ممکن است دو شیر از نظر شکل ظاهری بسیار شبیه باشند اما سوراخ‌های نصب، ابعاد، وضعیت پورت‌ها یا نوع اسپول متفاوتی داشته باشند.
سری DG4V-3 در نسخه‌های اصلی با رابط ISO 4401-03 شناخته می‌شود که با استانداردهای متداول CETOP 3 و NG6 مرتبط است.
بنابراین در هنگام جایگزینی یک شیر قدیمی، موارد زیر باید بررسی شوند:
- ابعاد و سوراخ‌های نصب
- وضعیت پورت‌های P، T، A و B
- نوع اسپول
- تعداد بوبین‌ها
- ولتاژ بوبین
- نوع کانکتور
- فشار موردنیاز مدار
- دبی عبوری سیستم
- نوع روغن هیدرولیک
- وضعیت عملکرد شیر در حالت بی‌برق
این بررسی از بروز مشکلاتی مانند حرکت اشتباه جک، گرم شدن شیر، عملکرد ناقص مدار یا عدم سازگاری با دستگاه جلوگیری می‌کند.
بوبین 220 ولت شیر DG4V-3-8C-A220-L-60
یکی از مشخصات مهم این محصول، استفاده از بوبین 220 ولت است.
بوبین بخش الکتریکی شیر برقی است و با دریافت فرمان الکتریکی، میدان مغناطیسی ایجاد می‌کند. این میدان باعث حرکت مجموعه داخلی شیر و تغییر مسیر جریان روغن می‌شود.
در نمونه‌های مختلف اصلی DG4V-3، بوبین‌ها با ولتاژهای متفاوت از جمله 12 و 24 ولت DC و نسخه‌های AC عرضه شده‌اند؛ بنابراین صرفاً شباهت ظاهری شیر برای انتخاب بوبین کافی نیست.
برای مدل DG4V-3-8C-A220-L-60 باید قبل از اتصال برق، ولتاژ درج‌شده روی بوبین محصول بررسی شود.
اتصال بوبین با ولتاژ اشتباه می‌تواند باعث سوختن بوبین یا عملکرد نادرست شیر شود.
فشار و دبی شیر DG4V-3-8C
در کاتالوگ برخی نمونه‌های اصلی Vickers DG4V-3، فشار کاری تا حدود 350 بار و دبی تا حدود40 لیتر بر دقیقه برای برخی پیکربندی‌ها ذکر شده است.
در محصول طرح، حداکثر فشار و دبی مجاز باید از اطلاعات سازنده یا مشخصات فنی همان سری تأیید شود. انتخاب شیر صرفاً بر اساس تحمل فشار اعلام‌شده روی مدل اصلی می‌تواند برای یک سیستم صنعتی پرریسک باشد.
نکات مهم هنگام خرید شیر برقی هیدرولیک طرح ویکرز
اگر قصد خرید مدل DG4V-3-8C-A220-L-60 را دارید، بهتر است قبل از ثبت سفارش موارد زیر را بررسی کنید:
1. ولتاژ بوبین
اطمینان حاصل کنید بوبین محصول با برق فرمان دستگاه شما مطابقت دارد. این مدل با نسخه 220 ولت موردنظر شما عرضه می‌شود.
2. نوع اسپول
وجود عبارت 8C در کد محصول اهمیت زیادی دارد. در صورت جایگزینی شیر، نوع اسپول باید با شیر قبلی یکسان یا از نظر عملکرد کاملاً سازگار باشد.
3. سایز شیر برقی
اگر قرار است شیر روی بلوک یا زیرپایه موجود نصب شود، ابعاد و الگوی سوراخ‌های نصب را کنترل کنید.
4. فشار کاری
حداکثر فشار سیستم را با فشار مجاز شیر مقایسه کنید و برای مدارهای حساس صرفاً به شباهت مدل اکتفا نکنید.
5. دبی
دبی پمپ و دبی موردنیاز عملگر باید با ظرفیت شیر هماهنگ باشد.
6. نوع روغن
سازگاری روغن هیدرولیک با آب‌بندی شیر نیز اهمیت دارد. منابع مربوط به شیرهای اصلی این خانواده، استفاده از روغن‌های پایه نفتی را ذکر می‌کنند.
مزایای شیر برقی هیدرولیک DG4V-3-8C طرح چین
این مدل برای خریدارانی که به دنبال جایگزین اقتصادی برای شیرهای سری DG4V-3 هستند، می‌تواند چند مزیت داشته باشد:
- قیمت اقتصادی‌تر نسبت به نمونه اصلی
- طراحی بر اساس ابعاد و الگوی متداول سری DG4V-3
- بوبین 220 ولت
- مناسب برای بسیاری از مدارهای هیدرولیک صنعتی
- قابلیت استفاده به‌عنوان گزینه جایگزین در پروژه‌های مختلف، مشروط به تطبیق مشخصات
- دسترسی آسان‌تر به محصول
- مناسب برای تعمیر و نگهداری ماشین‌آلات صنعتی
البته انتخاب محصول طرح باید با توجه به شرایط کاری واقعی دستگاه انجام شود و در کاربردهای بسیار حساس، مقایسه عملکرد نمونه اصلی و طرح توصیه می‌شود.
خرابی‌های رایج شیر برقی هیدرولیک
عملکرد نامناسب شیر همیشه به معنی خراب بودن خود شیر نیست. آلودگی روغن، مشکلات برق، خرابی بوبین یا ایراد در مدار هیدرولیک نیز می‌تواند باعث عملکرد نادرست شود.
برخی علائم رایج عبارت‌اند از:
- عمل نکردن شیر با فرمان الکتریکی
- حرکت نکردن جک
- حرکت نامنظم عملگر
- گیر کردن اسپول
- صدای غیرعادی بوبین
- داغ شدن بیش از حد بوبین
- نشتی روغن
- کاهش عملکرد سیستم
- تغییر نکردن مسیر جریان
در صورت بروز چنین مشکلاتی، ابتدا باید برق بوبین، ولتاژ، اتصالات، آلودگی روغن و فشار مدار بررسی شود.
آیا شیر DG4V-3-8C-A220-L-60 برای دستگاه من مناسب است؟
برای پاسخ دقیق، فقط دانستن مدل شیر کافی نیست.
اگر شیر قبلی دستگاه شما همین مدل یا یک مدل معادل از خانواده DG4V-3 بوده است، می‌توان با بررسی کد کامل، نوع اسپول، ولتاژ بوبین و الگوی نصب، گزینه جایگزین را بررسی کرد.
بهتر است هنگام خرید، عکس شیر قبلی، کد کامل روی پلاک و مشخصات بوبین را در اختیار فروشنده قرار دهید.
این موضوع به‌خصوص در شیرهای طرح اهمیت دارد؛ زیرا ممکن است برخی تولیدکنندگان چینی محصولاتی با کدگذاری مشابه عرضه کنند که از نظر جزئیات داخلی با نمونه اصلی تفاوت داشته باشند.
خرید شیر برقی هیدرولیک 1/4 طرح ویکرز DG4V-3-8C-A220-L-60
اگر به دنبال یک شیر کنترل جهت برقی هیدرولیک با طراحی مشابه سری Vickers DG4V-3 هستید و قیمت نمونه اصلی برای پروژه شما مقرون‌به‌صرفه نیست، DG4V-3-8C-A220-L-60 طرح ساخت چین می‌تواند به‌عنوان یک گزینه اقتصادی مورد بررسی قرار گیرد.
هنگام خرید این محصول از آیین کالا، پیشنهاد می‌شود مشخصات شیر موجود در دستگاه خود را با اطلاعات محصول تطبیق دهید. به‌خصوص مدل کامل، نوع اسپول، ولتاژ بوبین، ابعاد نصب و شرایط کاری مدار را بررسی کنید.
این محصول ویکرز اورجینال نیست و به‌صورت شفاف به‌عنوان طرح و ساخت چین عرضه می‌شود؛ بنابراین برای مشتریانی که به دنبال جایگزین اقتصادی هستند، انتخاب مناسبی است، اما برای سیستم‌های حساس باید سازگاری فنی آن قبل از نصب تأیید شود.
جمع‌بندی :
شیر برقی هیدرولیک 1/4 مدل DG4V-3-8C-A220-L-60 یک شیر کنترل جهت برقی طرح ویکرز و ساخت چین است که برای کنترل مسیر جریان روغن در مدارهای هیدرولیک مورد استفاده قرار می‌گیرد.
وجود بوبین 220 ولت، طراحی مشابه سری DG4V-3 و ساختار متداول این خانواده، آن را به گزینه‌ای قابل بررسی برای تعمیر، نگهداری و جایگزینی برخی شیرهای موجود در ماشین‌آلات صنعتی تبدیل کرده است.
با این حال، برای انتخاب صحیح نباید تنها به نام مدل توجه کرد. تطبیق نوع اسپول، ولتاژ، استاندارد نصب، فشار، دبی و شرایط کاری مدار اهمیت زیادی دارد.
اگر هدف شما خرید یک نمونه اقتصادی به‌جای شیر اصلی Vickers است، این محصول با توجه به طرح بودن و ساخت چین می‌تواند گزینه‌ای اقتصادی برای بررسی و استفاده در سیستم‌های سازگار باشد.
سوالات متداول
آیا DG4V-3-8C-A220-L-60 اورجینال ویکرز است؟
خیر. این محصول در این صفحه به‌عنوان طرح ویکرز و ساخت چین عرضه می‌شود و نمونه اورجینال Vickers by نیست.
ولتاژ بوبین این شیر چند ولت است؟
این مدل با بوبین 220 ولت عرضه می‌شود.
آیا این شیر جایگزین DG4V-3 ویکرز می‌شود؟
در صورت تطابق کامل مدل، نوع اسپول، ولتاژ، الگوی نصب، فشار و دبی، می‌تواند به‌عنوان جایگزین بررسی شود.
استاندارد نصب شیر چیست؟
خانواده DG4V-3 از رابط ISO 4401-03 / CETOP 3 استفاده می‌کند. powersource.danfoss.com
آیا این محصول برای فشار 350 بار مناسب است؟
برای نمونه طرح این صفحه نباید صرفاً بر اساس مشخصات مدل اصلی چنین نتیجه‌ای گرفت. فشار مجاز باید از مشخصات سازنده همین محصول تأیید شود.
