آکومولاتور هیداک HYDAC مدل SB330-1A1/112U-330A
SB330-1A1/112U-330A یک آکومولاتور بلادری (کیسه‌ای) یک‌لیتری از سری SB330 هیداک آلمان است که برای فشار کاری تا ۳۳۰ بار ساخته می‌شود. کاربرد اصلی‌اش ذخیرهٔ انرژی، جذب ضربه و نوسان فشار در مدارهای هیدرولیک صنعتی است. در ادامه مشخصات فنی، معنای کد، روش نصب و شارژ، خطاهای رایج و نکات خرید را می‌خوانید.
آکومولاتور بلادری چیست و چرا صنعت به آن نیاز دارد؟

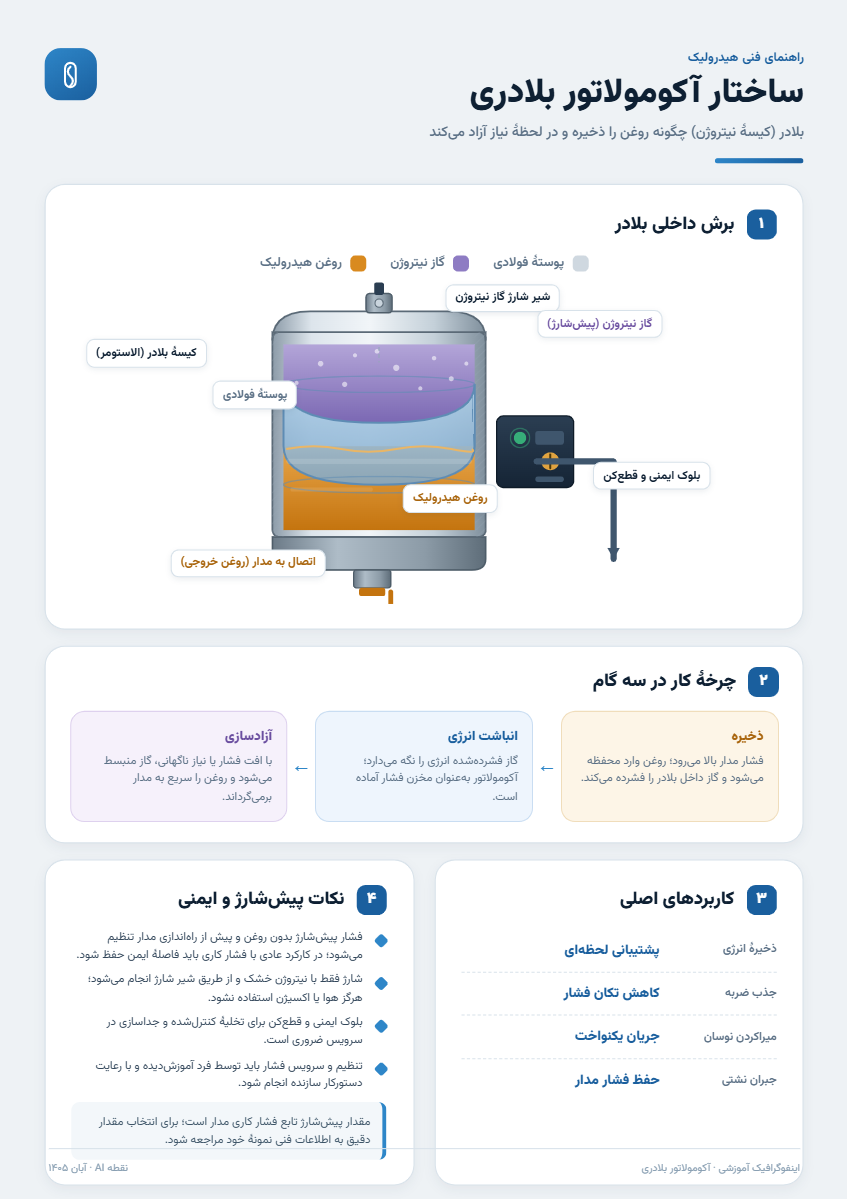

آکومولاتور یک انبارهٔ فشار است که انرژی را در قالب روغن تحت فشار ذخیره می‌کند و در لحظهٔ نیاز به مدار بازمی‌گرداند. در نوع بلادری، یک کیسهٔ لاستیکی (بلادر) داخل محفظهٔ فولادی قرار می‌گیرد؛ داخل کیسه گاز نیتروژن و بیرون آن روغن هیدرولیک است. با افزایش فشار روغن، گاز فشرده می‌شود و با افت فشار، گاز منبسط می‌شود و روغن را به مدار پس می‌دهد.
این جداسازی گاز و روغن، مهم‌ترین مزیت نوع بلادری است: پاسخ سریع در برابر ضربهٔ فشار، تحمل فشارهای بالا و امکان استفاده در حجم‌های متوسط. به همین دلیل SB330 در پرس‌های هیدرولیک، ماشین‌های تزریق پلاستیک، جرثقیل و تجهیزات معدنی، توربین بادی و سیستم‌های کمک‌ترمز کاربرد دارد.
وظایف آکومولاتور در مدار هیدرولیک
- ذخیرهٔ انرژی: نگه‌داشتن روغن تحت فشار برای جبران افت فشار یا کاهش بار پمپ در دورهٔ پیک مصرف.
- جذب ضربه و شوک فشار (Shock Absorption): کاهش موج ناگهانی فشار و در نتیجه لرزش، صدا و خستگی قطعات.
- میراکردن نوسان (Pulsation Damping): هموارسازی خروجی پمپ‌های پیستونی و دنده‌ای و حذف ضربان خط.
- جبران نشتی و انقباض حرارتی: حفظ فشار سیستم در مدارهای بسته و کم‌مصرف.
- پشتیبان اضطراری: تأمین روغن برای چند سیکل عملکرد ایمن هنگام قطع پمپ یا برق.
- تعادل‌سازی وزنه و فنر: ایجاد نیروی ثابت در مکانیزم‌های بالابر و تعادل.
کد محصول را چطور بخوانیم؟
مدل SB330-1A1/112U-330A را می‌توان این‌طور رمزگشایی کرد:
SB330 | سری آکومولاتور بلادری استاندارد هیداک با فشار نامی ۳۳۰ بار |
1A1 | حجم نامی ۱ لیتر، نوع اتصال سیال در پایه (A)، طراحی استاندارد بلادر |
112U | نوع و سایز اتصال ورودی سیال (طراحی رزوه‌ای متریک هیداک) |
330A | فشار کاری مجاز ۳۳۰ بار و نوع اتصال گاز (A) |
نکتهٔ مهم: در نام‌گذاری هیداک، عدد پایانی ۳۳۰ به فشار کاری مجاز سیستم برمی‌گردد، نه به فشار پیش‌شارژ نیتروژن. فشار پیش‌شارژ (p₀) به شرایط کاری شما بستگی دارد و معمولاً حدود ۸۰ تا ۹۰ درصد کمترین فشار کاری مدار تنظیم می‌شود.
مشخصات فنی SB330-1A1/112U-330A
- حجم نامی: ۱ لیتر
- حداکثر فشار کاری: ۳۳۰ بار
- نوع: آکومولاتور بلادری (Bladder Accumulator) استاندارد
- جنس بلادر: لاستیک NBR مناسب روغن معدنی (در صورت استفاده از سیال‌های خاص، نسخهٔ بلادر دیگر لازم است)
- دمای کاری: محدودهٔ استاندارد سری SB330، بسته به نوع بلادر
- وزن تقریبی: حدود ۵ کیلوگرم
- ابعاد تقریبی: قطر حدود ۱۱۸ میلی‌متر، ارتفاع حدود ۳۰۲ میلی‌متر
- شمارهٔ قطعهٔ سازنده: 3047162
- ساخت: هیداک آلمان
SB330 در مقایسه با آکومولاتور دیافراگمی و پیستونی
انتخاب نوع آکومولاتور تصمیم مهندسی است، نه سلیقه‌ای:
- بلادری (SB330): بهترین گزینه برای حجم‌های متوسط تا بزرگ، فشارهای بالا و نیاز به پاسخ سریع در برابر ضربه. محدودیت اصلی، حساسیت بلادر به دمای بالا و نیاز به بازرسی دوره‌ای کیسه است.
- دیافراگمی: مناسب حجم‌های کوچک (چند دسی‌لیتر)، پاسخ بسیار سریع، نگهداری ساده‌تر و مناسب فشارهای متوسط تا بالا؛ در حجم‌های بزرگ اقتصادی نیست.
- پیستونی: مناسب حجم‌های بسیار بزرگ و فشارهای خیلی بالا، تحمل دمای بیشتر، اما سنگین‌تر و کندتر در پاسخ.
برای یک لیتر و فشار ۳۳۰ بار، نسخهٔ بلادری SB330 انتخابی متعارف و پرکاربرد در بازار ایران است.
نصب صحیح؛ جایی که بیشتر خرابی‌ها شروع می‌شود
- آکومولاتور را عمودی و با اتصال سیال در پایین نصب کنید تا گاز همیشه بالا بماند.
- در مسیر ورودی سیال، شیر قطع‌کن (Shut-off) و در صورت لزوم بلوک ایمنی SAF استفاده کنید تا هنگام سرویس بتوانید فشار را ایزوله و تخلیه کنید.
- برای تخلیهٔ ایمن، شیر تخلیهٔ دستی یا Drain در پایین‌ترین نقطهٔ مدار پیش‌بینی کنید.
- از بست (Clamp) مناسب برای مهار مکانیکی بدنه استفاده کنید؛ اتصال فشار نباید وزن آکومولاتور را تحمل کند.
- در مدارهایی با نوسان شدید، شیر تخلیهٔ محدودکنندهٔ دبی خروجی را برای جلوگیری از حرکت تند بلادر اضافه کنید.
- اتصالات گاز را هرگز با گریس یا نوار تفلون آلوده نکنید؛ آلودگی روغن در محفظهٔ گاز باعث خرابی بلادر می‌شود.
(Pبرای انتخاب بست و بلوک ایمنی، به صفحهٔ «لوازم جانبی آکومولاتور» یا «بلوک ایمنی / شیر قطع‌کن» در سایت خودتان لینک بده)
شارژ نیتروژن آکومولاتور :
تنها گاز مجاز برای پیش‌شارژ، نیتروژن خشک با خلوص بالا (حداقل ۹۹٫۹ درصد) است. هرگز از اکسیژن، هوای فشرده یا گاز قابل اشتعال استفاده نکنید؛ ترکیب اکسیژن با روغن هیدرولیک در فشار بالا خطر انفجار دارد.
مراحل تنظیم پیش‌شارژ:
- مدار را از کار بیندازید و فشار روغن را کامل تخلیه کنید.
- کیت شارژ استاندارد (مانند FPU-1 هیداک) را به شیر گاز بالای آکومولاتور وصل کنید.
- فشار p₀ را طبق محاسبهٔ طراح (معمولاً ۰٫۸ تا ۰٫۹ کمترین فشار کاری) تنظیم کنید.
- پس از تنظیم، شیر گاز را ببندید، نشت‌یابی کنید و درپوش محافظ را ببندید.
- فشار پیش‌شارژ را در فواصل منظم (حداقل سالانه) بازرسی و ثبت کنید.
خطاهای رایج و علائم خرابی آکومولاتور بلادری:
- افت تدریجی فشار و عملکرد نامنظم سیستم: نشانهٔ کاهش پیش‌شارژ یا نشت شیر گاز.
- خروج روغن از شیر گاز: پارگی بلادر؛ آکومولاتور باید فوراً از مدار خارج شود.
- نوسان شدید فشار در خروجی پمپ: حجم آکومولاتور برای مصرف سیستم کم انتخاب شده است.
- صدای کوبش در مدار: حرکت بی‌مهار بلادر یا نبود شیر محدودکنندهٔ دبی.
- استفاده از فشار پیش‌شارژ اشتباه: خستگی زودهنگام بلادر و کاهش عمر قطعات.
نکتهٔ ایمنی: هرگز بدنهٔ آکومولاتور را جوشکاری، سوراخ یا تغییر ندهید و آن را در معرض شعلهٔ مستقیم قرار ندهید. تعویض بلادر فقط با قطعهٔ اصلی و توسط فرد آموزش‌دیده انجام شود.
راهنمای خرید: اصل را از تقلبی تشخیص دهید
- شمارهٔ قطعه را چک کنید: 3047162 روی بدنه یا پلاک باید با مدل SB330-1A1/112U-330A مطابقت داشته باشد.
- کیفیت پلاک و حکاکی: پلاک اصلی مشخصات کامل فشار، حجم، سریال و استاندارد ساخت دارد.
- گواهی و مبدأ: فروشندهٔ معتبر سابقهٔ واردات و مدارک گمرکی را ارائه می‌دهد.
- پشتیبانی فنی: تأمین‌کننده باید بتواند فشار پیش‌شارژ مناسب سیستم شما را محاسبه و قطعات یدکی تأمین کند.
- قیمت غیرمتعارف: اختلاف قیمت شدید با بازار معمولاً نشانهٔ قطعهٔ غیراصلی یا بازسازی‌شده است.
سوالات متداول
آیا می‌توانم به جای یک لیتر از حجم بزرگ‌تر استفاده کنم؟ بله، اگر فضای نصب و محاسبات حجم اجازه دهد؛ حجم بزرگ‌تر عمر بلادر را بیشتر می‌کند. اما فشار پیش‌شارژ باید مطابق مدار جدید تنظیم شود.
فشار پیش‌شارژ را چند وقت یک‌بار بررسی کنم؟ حداقل سالی یک‌بار و در سیستم‌های حساس هر شش ماه؛ همچنین بعد از هر تعویض بلادر یا تعمیر مدار.
آیا این مدل برای روغن هیدرولیک معدنی مناسب است؟ بله، بلادر NBR استاندارد برای روغن معدنی طراحی شده است. برای سیال‌های خاص مثل برخی روغن‌های سنتزی یا آب-گلیکول، نسخهٔ بلادر متفاوت لازم است.
چرا نیتروژن و نه هوا؟ نیتروژن خنثی است و با روغن واکنش نمی‌دهد. هوای فشرده حاوی اکسیژن است و در فشار بالا و مجاورت روغن، خطر آتش‌سوزی و انفجار ایجاد می‌کند.
جمع‌بندی
SB330-1A1/112U-330A یک آکومولاتور بلادری یک‌لیتری با فشار کاری ۳۳۰ بار است که برای ذخیرهٔ انرژی، جذب ضربه و پایدارسازی فشار در مدارهای هیدرولیک صنعتی انتخاب می‌شود. موفقیت در استفاده از آن به سه چیز بستگی دارد: انتخاب درست حجم و فشار پیش‌شارژ، نصب استاندارد با شیر قطع‌کن و بست مهار، و شارژ فقط با نیتروژن خشک توسط فرد آموزش‌دیده.
