شیر برقی 3 اینچ تدریجی ماداس :

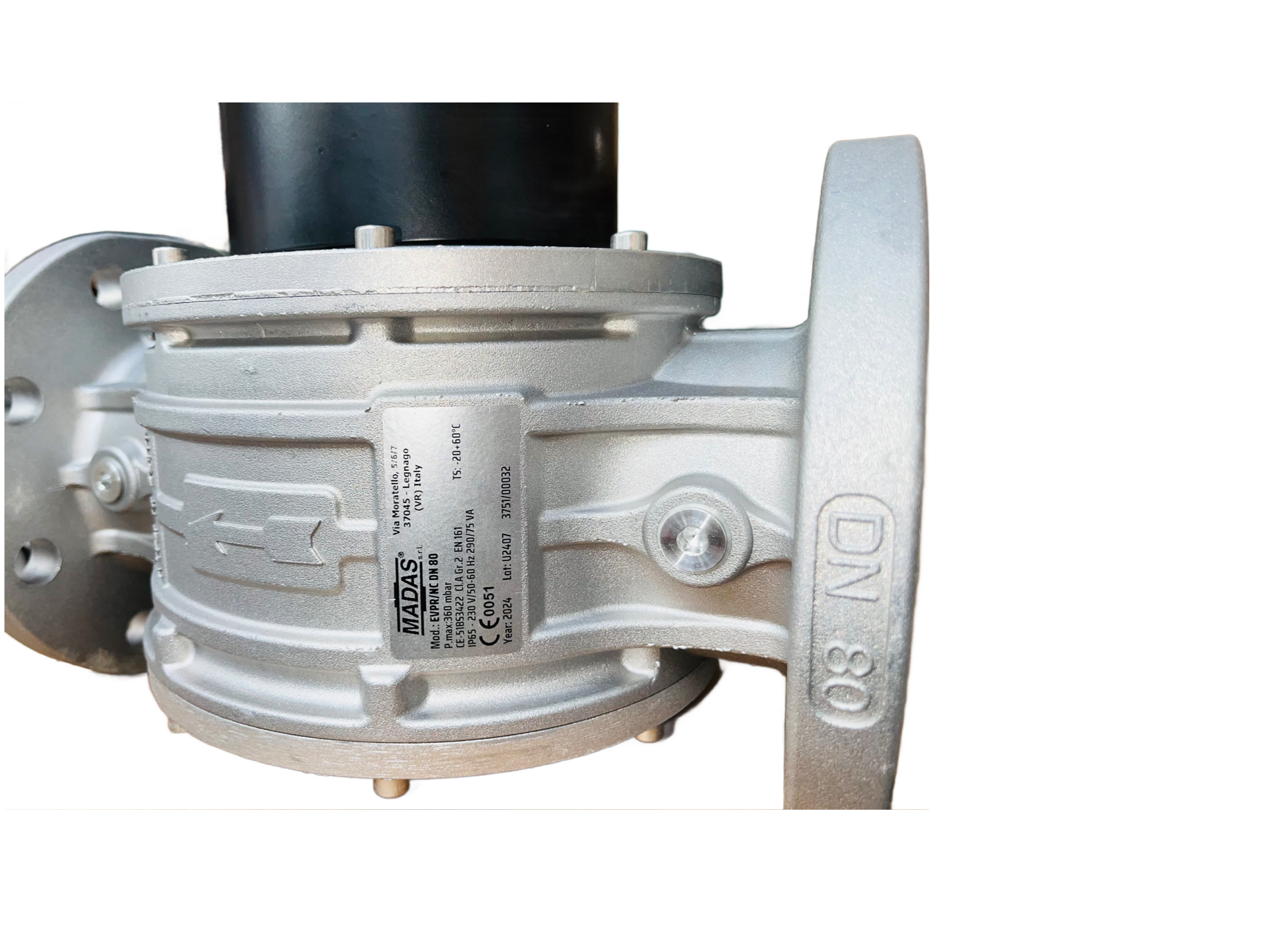

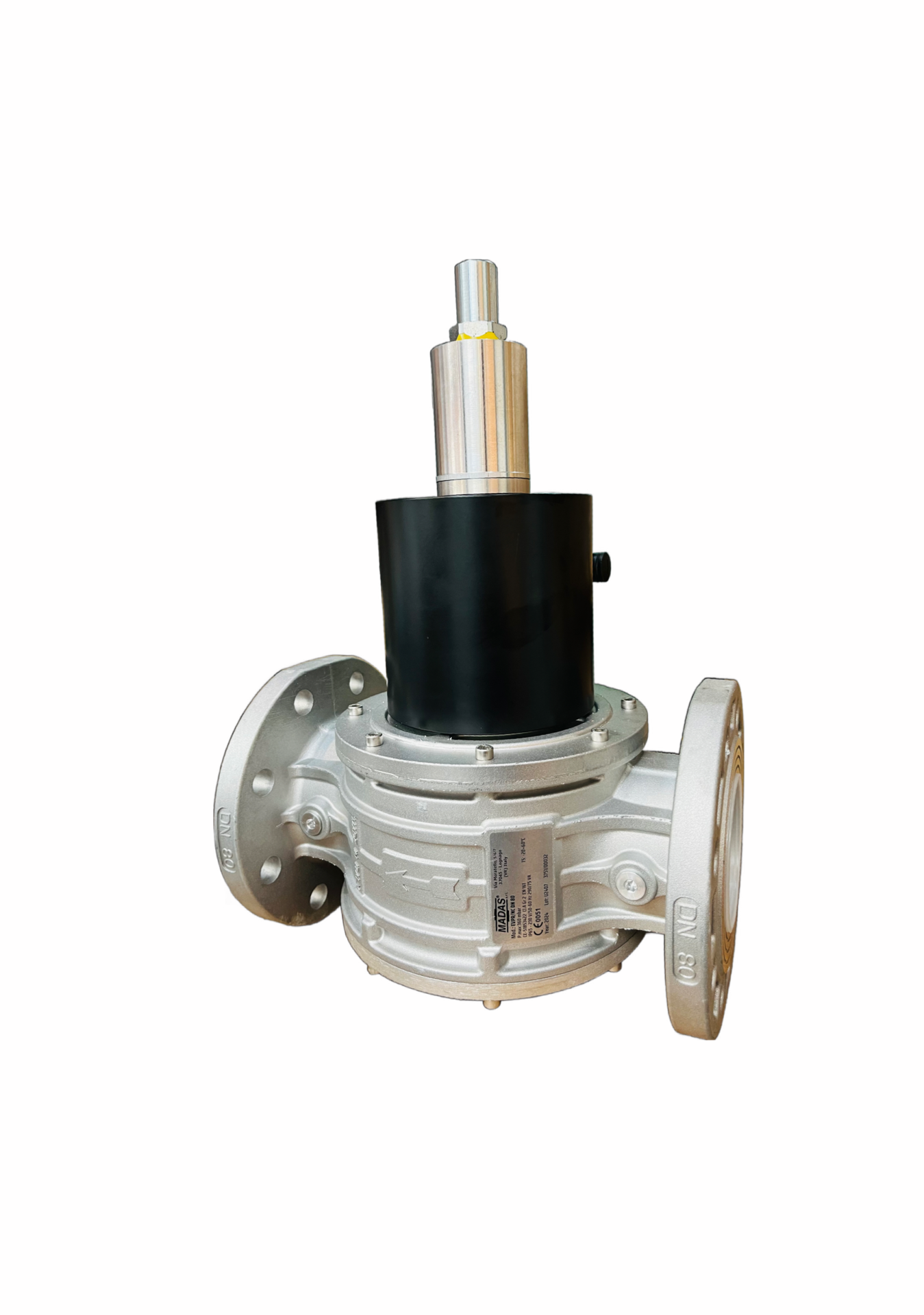

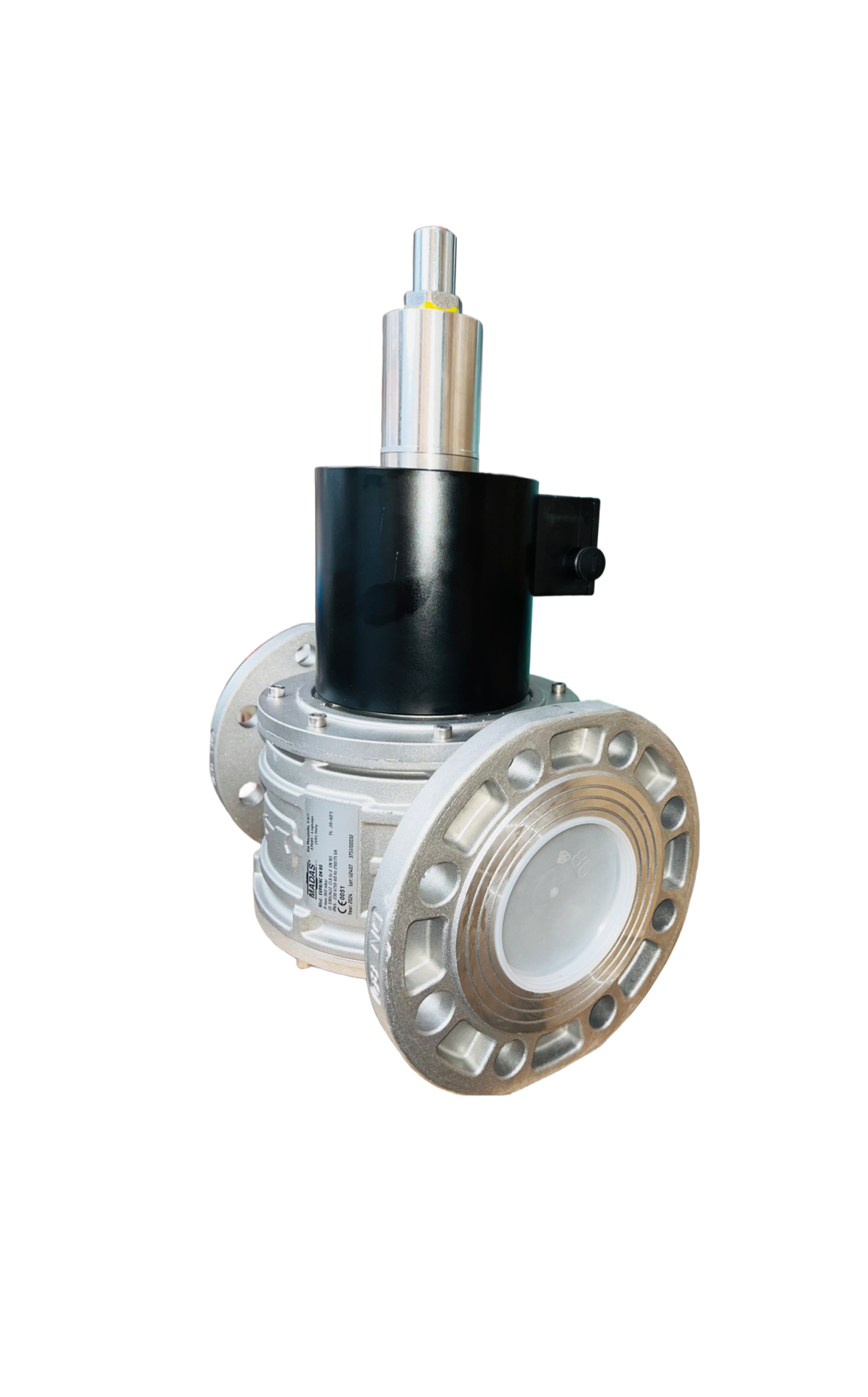

شیر برقی Madas EVP/NC DN 80 (یا گاهی EVPC/NC با کنترل جریان) یک شیر سلونوئیدی معمولاً بسته (NC) با اتصالات فلنجی PN 16 است. این شیر برای قطع و وصل خودکار جریان گاز طراحی شده و در سیستم‌های گرمایش، بویلرها، نیروگاه‌های بخار و مغازه‌های صنعتی کاربرد دارد. با اعمال ولتاژ بر بوبین، شیر باز می‌شود و در صورت قطع برق به‌سرعت بسته می‌گردد .
توانایی‌ها و ویژگی‌های شیر برقی 3 اینچ تدریجی ماداس :
- عملکرد اتوماتیک: باز شدن با ولتاژ و بسته شدن سریع (<1 ثانیه) بعد از قطع برق .
- امتیاز حفاظتی IP65: مناسب برای نصب در محیط‌های بیرونی یا صنعتی .
- کلاس گاز A گروه ۲ مطابق با استاندارد EN 161 (گاز غیرخورنده) .
- گزینه کنترل جریان (EVPC/NC): امکان تنظیم دبی جریان، در صورت انتخاب نسخه F .
- مطابقت با قوانین اروپا: شامل استانداردهای ATEX، EMC و LVD .
🌡️ شرایط کاری :
- فشار کاری حداکثر: ۰٫۳۶ bar برای گاز دستگاه‌دار تا DN 100
- دمای محیط: از –۲۰ تا +۶۰ °C (برخی منابع –۱۵°C تا +60°C)
- دمای سطح خارجی: حداکثر ۸۵ °C
🔌 مشخصات الکتریکی :
- ولتاژ تغذیه:
- برای DN 32 تا DN 100: ۲۴ V DC, ۲۴ V 50 Hz AC, ۱۱۰ V 50 Hz AC، ۲۳۰ V 50–60 Hz AC
- تلرانس ولتاژ: ±۱۵% تا +۱۰%
- جریان مصرفی: با مدارات ذخیره‌ساز انرژی پس از ۳۰–۴۰ ثانیه مصرف کاهش یافته و در ورژن‌های غیر ۲۴ V DC بهینه می‌شود
🛠️ ساختار و مواد :
- بدنه: آلومینیوم قالبی با استاندارد UNI EN 1706 یا آلومینیوم 11S
- دیافراگم : NBR یا FPM (Viton®) بستگی به نسخه دارد
- قطعات داخلی بوبین : مس (brass OT-58)، فولاد گالوانیزه، استیل 430F، نایلون تقویت‌شده با فیبر، و فیلتر ویلدُن
🛠️ تعمیر و نگهداری :
- قبل از هر عملیات، قطع تغذیه و اطمینان از عدم وجود گاز ضروری است .
- شیر دارای فیلتر و آب‌بندی با قابلیت باز و بسته شدن سریع است.

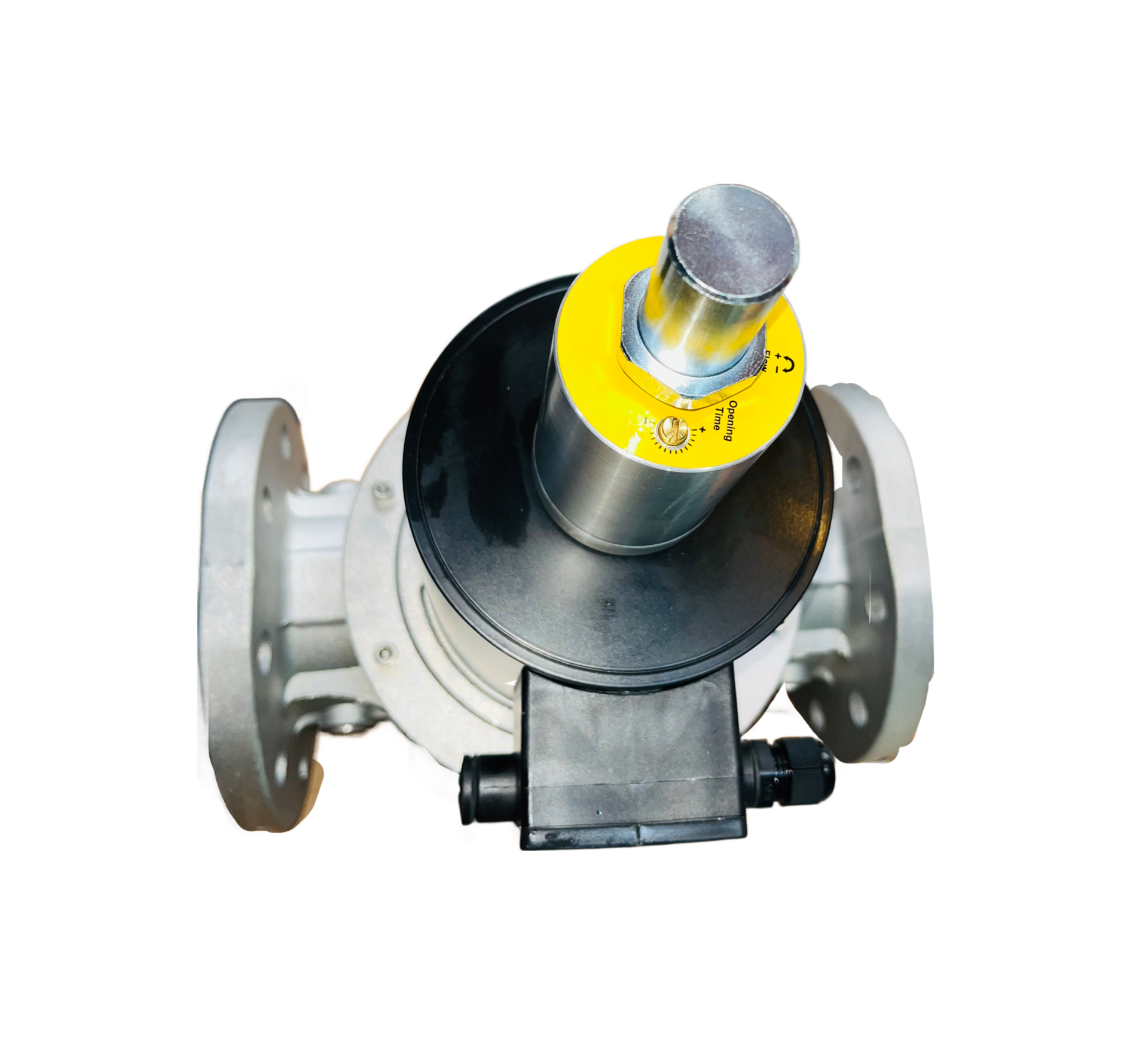

- نسخه‌های DN 80 دارای پیچ‌های تنظیم سرعت بازشدن و جریان هستند که به صورت میکرو تنظیم می‌شوند .
📊 جدول مشخصات فنی – Madas EVP/NC DN 80
| ویژگی | مقدار / مشخصات |
| مدل | EVP/NC (یا EVPC/NC در صورت کنترل جریان) – DN 80 |
| نوع شیر | سلونوئیدی (Normally Closed – NC) |
| اتصال | فلنج PN 16 – ISO 7005 |
| حداکثر فشار کاری | 360 mbar |
| دمای کاری | –۲۰ تا +۶۰ °C (برخی منابع –۱۵ تا +۶۰ °C) |
| دمای سطح خارجی | حداکثر ۸۵ °C |
| کلاس حفاظت | IP65 |
| ولتاژ تغذیه | ۲۴ V DC, ۲۴ V AC 50 Hz, ۱۱۰ V AC, ۲۳۰ V AC |
| تلرانس ولتاژ | –۱۵% … +۱۰% |
| مصرف انرژی | دارای مدار کاهش مصرف پس از ~30 s (ورژن‌های غیر ۲۴V DC) |
| زمان باز/بسته شدن | <1 s |
| جریان دبی (مدل F) | قابل تنظیم توسط پیچ مخصوص |
| گواهینامه‌ها | CE، EN 161، ATEX، EMC، LVD |
| کلاس گاز | A، گروه ۲ – گازهای خشک غیرخورنده |
| بدنه | آلومینیوم قالبی / 11S، برنج OT‑58، فولاد، استیل 430F |
| دیافراگم و اورینگ | NBR یا FPM (Viton®) بسته به مدل |
| فیلتر داخلی | فیلتر Viledon |
| حداکثر دبی مستقیم | بدون افت فشار (بدون حداقل ∆P) |
حتماً! در ادامه توضیح کامل درباره مکانیزم داخلی و نحوه عملکرد شیر برقی گاز ماداس مدل EVP/NC سایز DN 80 ارائه می‌شود:
⚙️ مکانیزم داخلی و عملکرد شیر برقی Madas مدل EVP/NC
🧩 ساختار داخلی:
شیر برقی EVP/NC از اجزای زیر تشکیل شده است:
- بدنه اصلی (Aluminum Body):
از جنس آلومینیوم ریخته‌گری‌شده با استحکام بالا، دارای مسیر عبور گاز و فلنج‌های اتصال. - بوبین الکترومغناطیسی (Solenoid Coil):
وظیفه ایجاد میدان مغناطیسی برای جابجایی پیستون و باز کردن مسیر گاز را دارد. - هسته متحرک یا پیستون مرکزی (Plunger):
با انرژی مغناطیسی حرکت می‌کند و مسیر گاز را باز یا بسته می‌نماید. - فنر برگشت (Return Spring):
در زمان قطع برق، بلافاصله پیستون را به حالت بسته برمی‌گرداند. - آب‌بندها و اورینگ‌ها (Seals):
برای جلوگیری از نشتی گاز در وضعیت بسته و درزگیری کامل. - فیلتر داخلی (Viledon Filter):
در مسیر ورودی گاز نصب شده تا ذرات معلق را جذب کرده و از آسیب به قطعات داخلی جلوگیری کند. - کنترل دبی (فقط در مدل EVPC/NC):
پیچ تنظیمی که به صورت مکانیکی جریان گاز عبوری را محدود یا تنظیم می‌کند.
🔁 عملکرد شیر برقی EVP/NC (Normally Closed):
✅ حالت عادی (برق قطع است):
- فنر داخلی پیستون را در وضعیت بسته نگه می‌دارد.
- مسیر عبور گاز کاملاً مسدود است.
- این وضعیت ایمن در شرایط اضطراری (مثل قطع برق) از نشت یا انفجار جلوگیری می‌کند.
⚡ حالت فعال (برق وصل می‌شود):
- ولتاژ به بوبین اعمال شده و میدان مغناطیسی ایجاد می‌شود.
- پیستون مغناطیسی بالا کشیده می‌شود و مسیر عبور گاز باز می‌گردد.
- تا زمانی که برق برقرار است، شیر باز می‌ماند.
⛔ قطع برق (بازگشت به حالت ایمن):
- بلافاصله پس از قطع برق، فنر برگشت پیستون را به پایین می‌فرستد.
- مسیر گاز به سرعت بسته می‌شود (در کمتر از ۱ ثانیه).
- این سیستم ایمنی باعث می‌شود در زمان قطع برق یا وقوع حادثه، جریان گاز به طور خودکار قطع شود.
💡 نکته مهم:
در صورت استفاده از مدل EVPC/NC که دارای پیچ تنظیم جریان (Flow Adjustment Screw) است، می‌توان با استفاده از پیچ تعبیه‌شده در قسمت فوقانی شیر، میزان دبی گاز عبوری را تنظیم کرد. این قابلیت مخصوص کاربردهایی است که به کنترل دقیق جریان گاز نیاز دارند، مانند مشعل‌های صنعتی و بویلرهای بزرگ.
✅ مزایای این طراحی:
| ویژگی | مزیت |
| طراحی Normally Closed | ایمنی بالا هنگام قطع برق |
| عملکرد سریع (Fast acting) | مناسب برای سیستم‌های حساس |
| فیلتر داخلی | افزایش طول عمر شیر و سیستم |
| قابلیت کنترل دبی (مدل EVPC/NC) | تنظیم جریان گاز متناسب با نیاز |
| نصب و نگهداری آسان | قطعات قابل تعویض و در دسترس |
| تطابق با استانداردهای بین‌المللی | اعتماد برای استفاده در پروژه‌های صنعتی |
اگر دوست دارید این مقاله را با طراحی HTML، تصویر محصول، یا برای بارگذاری مستقیم در سایت آین‌کالا آماده کنم، خوشحال می‌شم انجام بدم.
✅ جمع‌بندی :
شیر برقی Madas EVP/NC DN 80 با ویژگی‌های طراحی دقیق، کیفیت ساخت بالا، گواهینامه‌های اروپایی و قابلیت کنترل جریان، برای نصب در سیستم‌های صنعتی و گرمایشی دارای اهمیت ویژه است. این محصول با توجه به نیازهای مختلف، نسخه‌های ولتاژ متفاوت، کنترل جریان و مطابق با الزامات ATEX عرضه می‌گردد.
