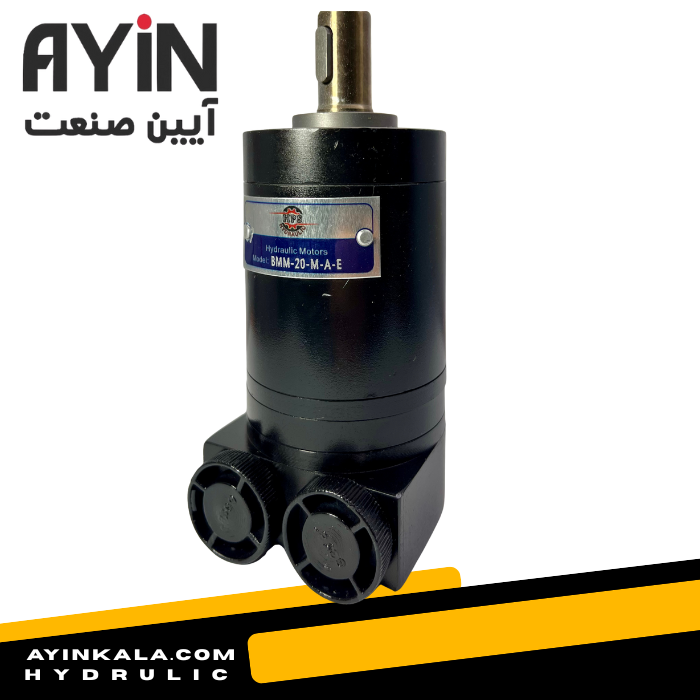

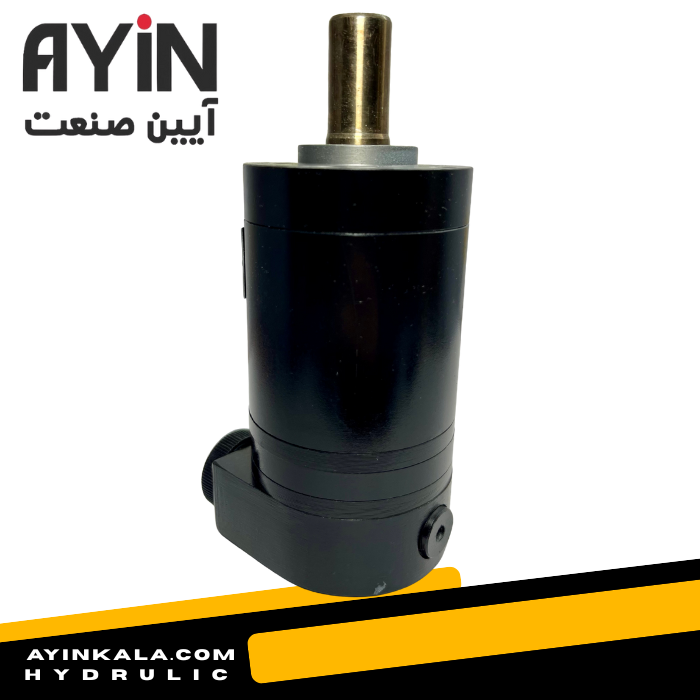

معرفی هیدروموتور مینیاتوری مدل BMM
هیدروموتور مینیاتوری MM یکی از محصولات پرکاربرد شرکت Hydromot است که برای کاربردهای کوچک و فشرده طراحی شده است. این موتور هیدرولیک کوچک اما قدرتمند، گزینه‌ای عالی برای سیستم‌هایی است که فضا محدود است، اما نیاز به تولید گشتاور و دور مشخص دارند.
ویژگی‌های اصلی و مشخصات فنی :
جابجایی حجمی (Displacement): از 8 (ccm/REV)~ 50 (ccm/REV)
پورت‌های روغن (Ports) : رزوه G 3/8″
شفت (Shaft) :شفتی به قطر Ø 16.5 میلی‌متر با مشخصه Spline (B17 × 14)
نوع شیر تسویه: کنترلدارای نوع اسپول ولو (Spool valve type)
بیشینه سرعت دورانی : حدود ۱۰۰۰ دور در دقیقه
بیشینه گشتاور :حدود ۲.۵ دکا نیوتن‌متر (daNm)
بیشینه توان خروجی: تقریباً ۲.۴ کیلووات
حد افت فشار: (Pressure drop)تا ۱۰۰ بار
حداکثر جریان روغن : تا ۲۰ لیتر در دقیقه
فشار کاری ورودی: حداکثر ۱۷۵ بار
علاوه بر این، مدل CPMM20SH در طراحی خود به نوع پیکربندی پورت (قبل یا کناری) و انواع شفت‌ها قابل تغییر است، مانند:
•پورت عقب با رزوه G 3/8″ (کد “C”)
•پورت جانبی (Side port) (کد “CO”)
•شفت سیلندری به همراه کلید (Key) یا شفت اسپیلین B17 × 14 (کد “SH”)
مزایا و زمینه‌های کاربرد :
چند دلیل اصلی برای انتخاب این هیدروموتور مینیاتوری عبارتند از:
1.ابعاد کوچک و طراحی فشرده : برای دستگاه‌هایی که فضای نصب محدود دارند، مناسب است.
2.کیفیت OEM :ساخته شده با استانداردهای کیفیت بالا و قابل مقایسه با برندهای مطرح.
3.انعطاف‌پذیری در نصب : امکان نصب با پورت عقب یا جانبی، و انواع شفت‌ها طبق نیاز سیستم.
4.عملکرد قابل اعتماد : با ولو کنترل جریان و چک ولو داخلی برای جلوگیری از برگشت ناخواسته روغن.
5.کارکرد بدون خط تخلیه (در شرایط مناسب)
: که می‌تواند باعث کاهش لوله‌کشی و سادگی در طراحی سیستم شود.
6.توان مناسب در مقیاس کوچک
: برای کاربردهایی با نیاز به گشتاور متوسط در دور نسبتاً بالا.
زمینه‌های کاربرد این نوع هیدروموتورها می‌تواند شامل موارد زیر باشد:
•ماشین‌آلات کوچک اتوماسیون
•سیستم‌های کنترلی با حرکت دورانی کم
•تجهیزات کشاورزی سبک
•ماشین‌آلات ساخت و مونتاژ
•روباتیک و سیستم‌های انتقال قدرت هیدرولیکی کوچک
نکات مهم در انتخاب و نصب :
برای اینکه عملکرد این هیدروموتور بهینه باشد، باید به نکات زیر توجه کنید:
•گرید و کیفیت روغن هیدرولیک باید مناسب باشد تا سایش قطعات داخلی کم شود و عمر مفید بالا رود.
•وجود فیلتر مناسب در مدار روغن برای جلوگیری از ورود ذرات معلق ضرری است.
•اگر در شرایط دور بالا کار می‌کند، توجه به گرمای تولیدی و نیاز به خنک‌کاری یا تهویه مدنظر باشد.
•در هنگام نصب شفت و کوپلینگ‌ها، هم‌محوری دقیق بین موتور و بار مهم است تا فشار جانبی بر روی یاتاقان‌ها وارد نشود.
•جهت چرخش موتور باید مطابق جهت مشخص شده انتخاب شود؛ اگر جهت معکوس لازم باشد، باید مدل یا پیکربندی مناسب انتخاب شود.
•در مواردی که برگشت روغن وجود دارد، چک ولو داخلی به کنترل بهتر کمک می‌کند، اما ممکن است نیاز به ولوهای خارجی یا کنترل فشار نیز باشد.
