شیر دستی سختی گیر 3/4 رانکسین

نقد و بررسی شیر ۳/۴ اینچ دستی سختی گیر RUNXIN مدل F64B

شیر سختی گیر RUNXIN مدل F64B یکی از شیرهای کنترلی دستی مورد استفاده در سیستم‌های سختی گیر رزینی است. این شیر وظیفه کنترل مسیر جریان آب را در مراحل مختلف تصفیه، شستشوی معکوس و احیای رزین بر عهده دارد.

F64B با سایز ورودی و خروجی ۳/۴ اینچ، برای سیستم‌های کوچک و متوسط طراحی شده و به دلیل ساختار ساده، عدم نیاز به برق و کاربری آسان، در بسیاری از سیستم‌های نرم کننده آب مورد استفاده قرار می‌گیرد.

شیر RUNXIN F64B چیست؟

F64B یک شیر چندمنظوره برای کنترل فرآیند سختی‌گیری و احیای رزین است که در قسمت بالایی مخزن FRP نصب می‌شود.

اپراتور با چرخاندن دسته شیر می‌تواند وضعیت کاری دستگاه را تغییر دهد و مسیر آب را برای انجام مراحل مختلف مشخص کند. این مدل در دسته شیرهای دستی قرار می‌گیرد و برخلاف مدل‌های اتوماتیک، برای تغییر وضعیت به موتور یا کنترلر برقی نیاز ندارد.

طبق اطلاعات سازنده، نام جدید این محصول 61202 و نام قدیمی آن F64B است. این مدل برای احیای جریان پایین‌رونده یا Down Flow طراحی شده است.

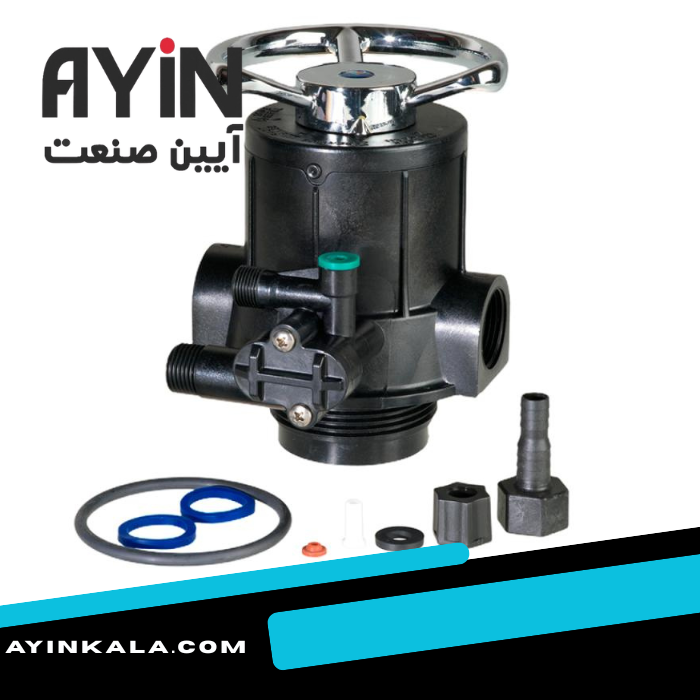

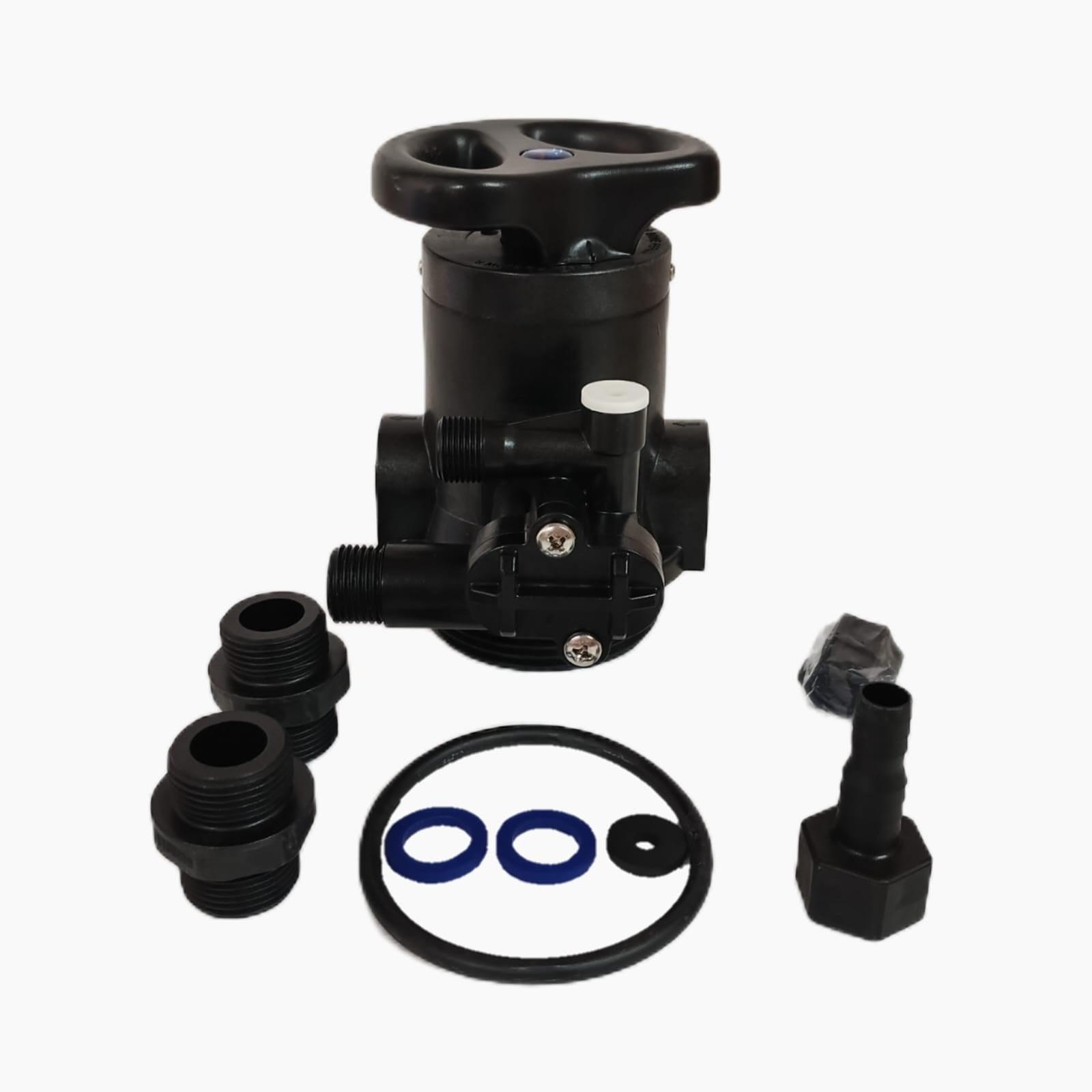

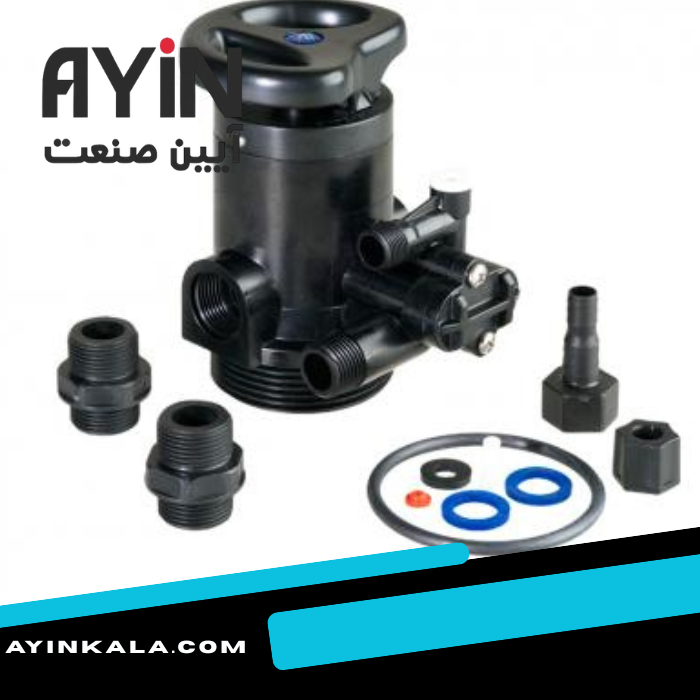

ظاهر و ساختار شیر سختی گیر F64B

طراحی F64B نسبتاً ساده و جمع‌وجور است. در قسمت بالایی شیر یک دسته چرخشی قرار گرفته که برای انتخاب وضعیت عملکرد استفاده می‌شود و در بخش پایینی نیز اتصالات مربوط به ورودی، خروجی، تخلیه و مکش آب نمک قرار دارند.

این ساختار باعث شده نصب و استفاده از شیر برای سیستم‌های سختی گیر کوچک و نیمه‌صنعتی نسبتاً ساده باشد.

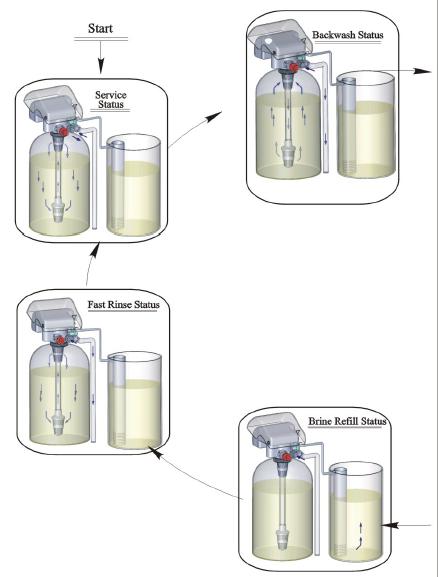

نحوه عملکرد شیر F64B

یکی از ویژگی‌های مهم F64B این است که چند مرحله اصلی سختی‌گیری و احیای رزین را در یک مجموعه در اختیار کاربر قرار می‌دهد.

این شیر دارای پنج وضعیت اصلی شامل Service، Backwash، Brine & Slow Rinse، Brine Refill و Fast Rinse است.

۱. سرویس یا Service

در حالت Service، سختی گیر در وضعیت عادی قرار دارد.

آب خام وارد مخزن شده و از روی بستر رزین عبور می‌کند. رزین سختی گیر یون‌های کلسیم و منیزیم را از آب جدا کرده و آب نرم‌شده از خروجی دستگاه خارج می‌شود.

این حالت در واقع بیشترین زمان کارکرد سیستم را تشکیل می‌دهد.

۲. شستشوی معکوس یا Backwash

بعد از مدتی استفاده، ذرات و مواد موجود در آب در بستر رزین جمع می‌شوند.

با قرار دادن دسته شیر روی حالت Backwash، مسیر جریان تغییر کرده و آب از جهت مخالف وارد بستر رزین می‌شود. این فرآیند باعث جدا شدن ذرات جمع‌شده و شستشوی بستر رزین می‌شود.

آب حاصل از این مرحله از مسیر Drain خارج می‌شود.

۳. مکش آب نمک و شستشوی آهسته

در مرحله Brine & Slow Rinse، محلول آب نمک از مخزن نمک به سمت بستر رزین هدایت می‌شود.

محلول نمک باعث احیای رزین شده و ظرفیت تبادل یونی آن را برای استفاده مجدد بازیابی می‌کند.

پس از مکش آب نمک، فرآیند شستشوی آهسته ادامه پیدا می‌کند تا محلول نمک به‌تدریج از بستر خارج شود.

۴. پر کردن مخزن نمک یا Brine Refill

در این مرحله آب مورد نیاز برای تهیه محلول آب نمک بعدی وارد مخزن نمک می‌شود.

مقدار آب مورد نیاز به طراحی سختی گیر، میزان رزین و تنظیمات سیستم بستگی دارد.

۵. شستشوی سریع یا Fast Rinse

در مرحله پایانی، آب با سرعت بیشتری از بستر رزین عبور داده می‌شود تا باقی‌مانده نمک و مواد موجود در مسیر شستشو از سیستم خارج شوند.

پس از پایان این مرحله، شیر دوباره در وضعیت Service قرار می‌گیرد و سختی گیر آماده استفاده عادی خواهد بود.

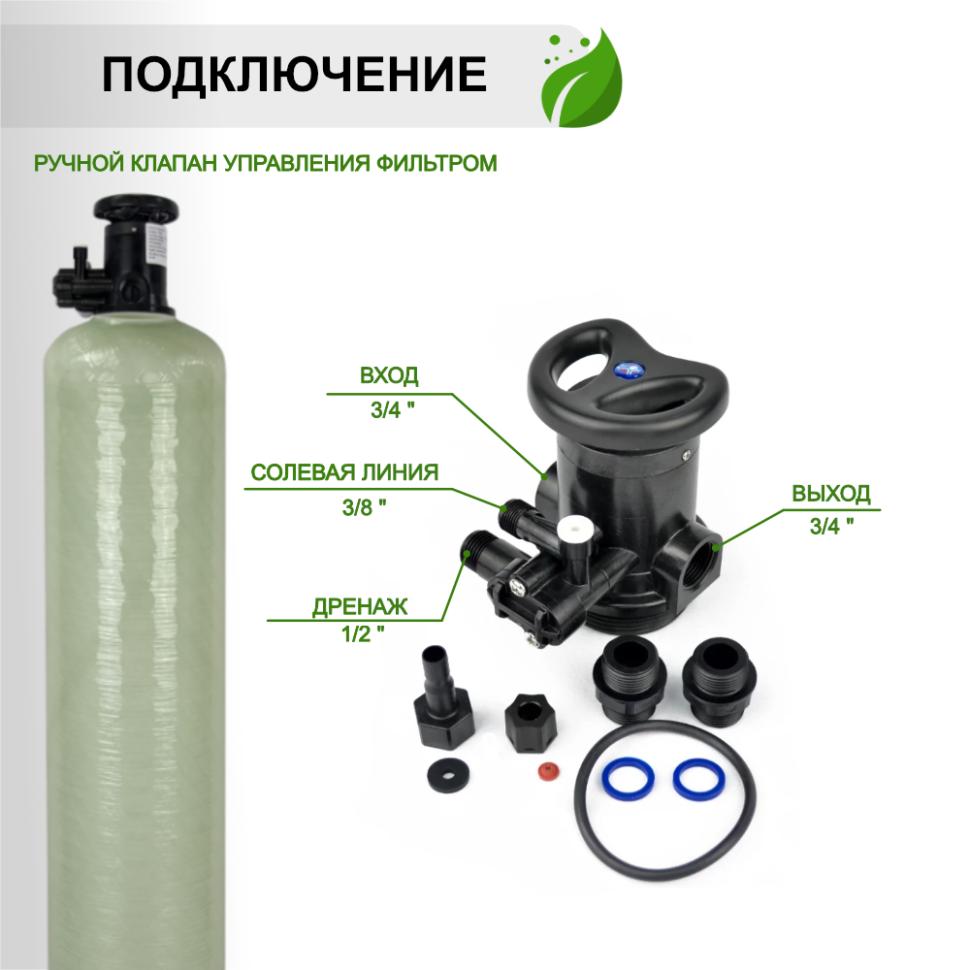

نحوه نصب F64B روی مخزن FRP

شیر RUNXIN F64B به صورت Top Mount روی مخزن FRP نصب می‌شود.

پایه اتصال این مدل ۲.۵ اینچ بوده و برای مخازن با قطر حدود ۶ تا ۱۲ اینچ طراحی شده است. قطر خارجی رایزر مورد استفاده نیز حدود ۱.۰۵ اینچ است.

هنگام نصب باید به سایز مخزن، قطر رایزر، مسیر ورودی و خروجی آب، خط تخلیه و اتصال آب نمک توجه شود.

مشخصات فنی شیر RUNXIN F64B

مزایای شیر سختی گیر F64B

F64B به دلیل ساختار مکانیکی ساده، برای سیستم‌هایی که نیازی به اتوماسیون کامل ندارند گزینه مناسبی است.

مهم‌ترین مزایای آن عبارت‌اند از:

• عدم نیاز به برق
• کاربری ساده
• طراحی جمع‌وجور
• کنترل دستی مراحل احیای رزین
• دارای پنج وضعیت عملکردی
• مناسب برای مخازن FRP کوچک
• ورودی و خروجی ۳/۴ اینچ
• مناسب برای سختی گیرهای خانگی و نیمه‌صنعتی
• قابلیت استفاده در سیستم‌های تبادل یونی
• کاربرد در برخی سیستم‌های نرم کننده آب بویلر
• قابل استفاده در پیش‌تصفیه سیستم‌های RO

سازنده RUNXIN نیز F64B را برای سیستم‌های نرم کننده آب، تجهیزات تبادل یونی، نرم کننده آب بویلر و پیش‌تصفیه RO معرفی کرده است.

محدودیت‌های F64B

مهم‌ترین نکته در انتخاب این شیر، توجه به ظرفیت آن است.

حداکثر ظرفیت اعلام‌شده برای F64B حدود ۲ مترمکعب بر ساعت است؛ بنابراین استفاده از آن در سیستمی که به دبی بالاتری نیاز دارد، انتخاب مناسبی نخواهد بود.

از طرف دیگر، چون عملکرد شیر دستی است، اپراتور باید مراحل احیا را در زمان مناسب تغییر دهد. اگر هدف، کارکرد کاملاً خودکار و بدون دخالت کاربر باشد، استفاده از شیر اتوماتیک گزینه مناسب‌تری خواهد بود.

F64B برای چه سختی گیرهایی مناسب است؟

این شیر برای سختی گیرهایی که از مخازن FRP با قطر حدود ۶ تا ۱۲ اینچ استفاده می‌کنند، گزینه مناسبی محسوب می‌شود.

البته هنگام انتخاب شیر نباید فقط به سایز ۳/۴ اینچ توجه کرد. دبی مورد نیاز سیستم، اندازه مخزن، نوع رزین، فشار آب و اندازه رایزر نیز باید با مشخصات شیر مطابقت داشته باشند.

تفاوت شیر دستی و اتوماتیک سختی گیر

در شیر دستی مانند F64B، اپراتور با چرخاندن دسته، وضعیت موردنظر را انتخاب می‌کند.

در شیرهای اتوماتیک، فرآیند تغییر وضعیت توسط سیستم کنترل و مکانیزم داخلی شیر انجام می‌شود و می‌توان زمان‌بندی احیا را بدون دخالت مستقیم کاربر تنظیم کرد.

بنابراین F64B بیشتر برای سیستم‌هایی مناسب است که:

• سادگی سیستم اهمیت دارد.
• نیاز به برق وجود ندارد.
• هزینه تجهیزات باید کنترل شود.
• حضور اپراتور برای انجام احیا امکان‌پذیر است.

در مقابل، برای سیستم‌های کاملاً اتوماتیک و مکان‌هایی که احیای خودکار اهمیت دارد، شیر اتوماتیک انتخاب مناسب‌تری است.

جمع‌بندی

شیر RUNXIN F64B سایز ۳/۴ اینچ یک شیر دستی چندمنظوره برای کنترل فرآیند سختی‌گیری و احیای رزین است.

این مدل با ظرفیت حداکثر ۲ مترمکعب بر ساعت و قابلیت نصب روی مخازن ۶ تا ۱۲ اینچ، برای طیف مناسبی از سختی گیرهای کوچک و متوسط طراحی شده است.

سادگی عملکرد، عدم نیاز به برق و امکان کنترل مستقیم مراحل احیای رزین، از مهم‌ترین مزایای F64B هستند.

با این حال، قبل از خرید باید حتماً ظرفیت سختی گیر، سایز مخزن FRP، قطر رایزر و اتصالات سیستم با مشخصات شیر مطابقت داده شوند.

در صورتی که به دنبال یک شیر ساده، اقتصادی و دستی برای سختی گیر رزینی هستید، RUNXIN F64B می‌تواند انتخاب مناسبی برای سیستم شما باشد.
