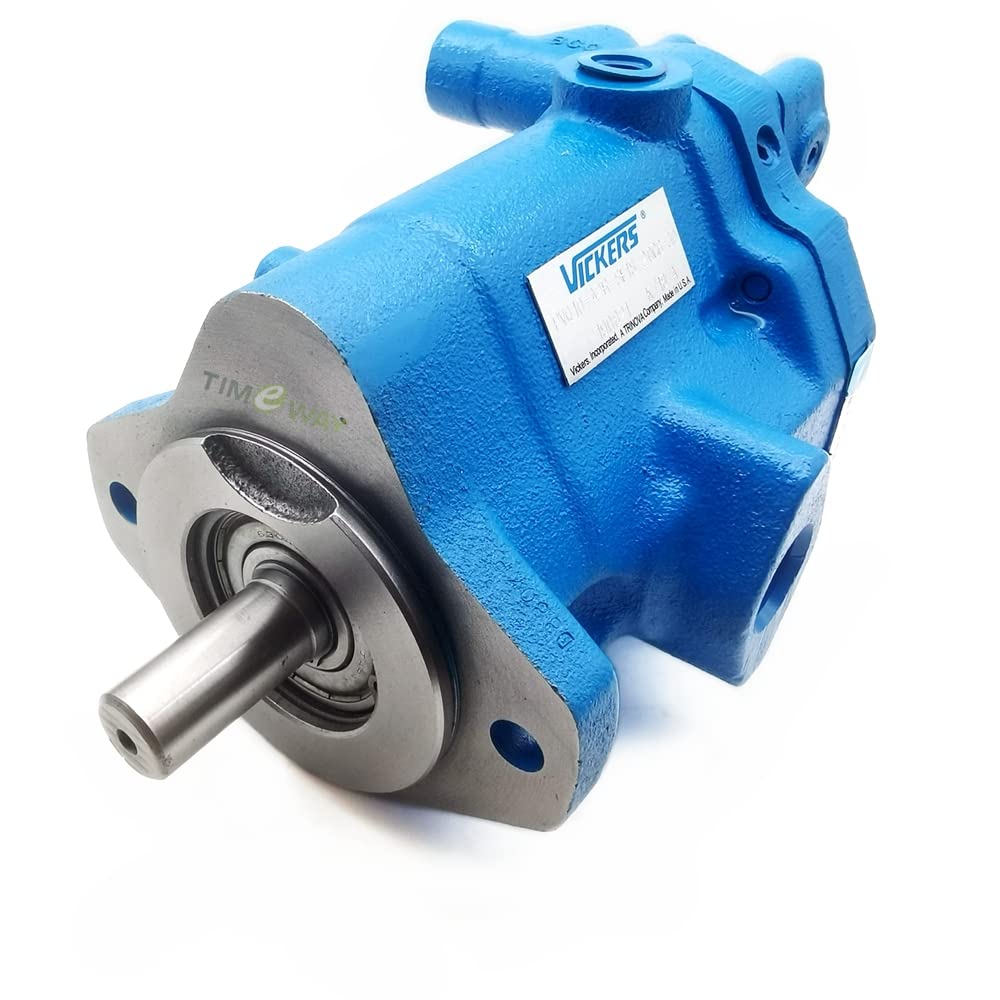

پمپ دبی متغیر Eaton Vickers مدل PVQ :
پمپ‌های سری PVQ از نوع پیستونی خطی (inline variable displacement piston pumps) هستند که توسط Eaton Vickers طراحی شده‌اند.
دبی یا جابجایی (displacement) آنها قابل تنظیم است و بسته به تنظیم فشار و/یا جبران‌کننده جریان، تغییر می‌کند.
یکی از ویژگی‌های برجسته این سری، عملکرد آرام و صدای پایین است؛ تا حدی که نویز عملکردشان به اندازه یا پایینتر از موتور محرک است.
همچنین طراحی زمان‌بندی (timing) منحصر به فردی دارند که پالس‌های فشار پایین در مسیر خروجی را کاهش می‌دهد.
این پمپ‌ها توانایی کار با انواع مایعات هیدرولیک از جمله روغن‌های مبتنی بر نفت، سینتتیک، یا حتی سیالات حاوی آب یا فسفات است.
در بعضی مدل‌ها، امکان پیکربندی “thru-drive” (انتقال از طریق شفت) وجود دارد تا بتوان آن را به همراه سایر پمپ‌ها استفاده کرد و بسته‌ای کامپکت‌تر ساخت.
کاتالوگ‌های مدل سری PVQ دارای بخش تفکیک مدل (model breakdown) هستند که نشان می‌دهد اجزاء مختلف کد مدل چه چیزی را نمایندگی می‌کنند (مثلاً نوع کنترل، جهت چرخش، پورت‌ها، جابجایی، شماره طراحی)
ویژگی‌ها و مزایا :
- صدای پایین و عملکرد آرام — طراحی زمان‌بندی پمپ باعث کاهش پالس فشار و نویز در خروجی می‌شود.
- تنوع کنترل — امکان کنترل با جبران‌کننده فشار و جریان به منظور تطبیق دبی با شرایط کاری متفاوت.
- قابلیت کار با انواع سیال‌ها — از روغن هیدرولیک معمولی تا سیالات مبتنی بر آب یا فسفات.
- پیکربندی thru-drive — امکان ترکیب با سایر پمپ‌ها یا واحدهای اضافی در یک شفت مشترک برای کاهش فضا و هزینه نصب.
- طول عمر و دوام بالا — طراحی مهندسی Eaton باعث می‌شود که پمپ عمر مفید بالایی داشته باشد.
کاربردها :
پمپ‌های سری PVQ معمولاً در مواردی کاربرد دارند که نیاز به دبی متغیر، کنترل دقیق دبی یا فشار و محیط‌هایی با نیاز به نویز پایین وجود دارد. برخی کاربردهای رایج:
- ماشین‌ابزارها
- پرس‌های کوچک
- قیچی‌ها (shears)
- خطوط نقاله
- دستگاه‌های قالب‌گیری
- کاربردهای صنعتی عمومی که در آن تغییر دبی در عملکرد اهمیت دارد
نکات سفارش و طراحی:
- هنگام سفارش، باید دبی مورد نیاز، بازه ف شار کاری، جهت چرخش، نوع پورت‌ها، نوع کنترل (جبران‌کننده فشار یا جریان)، نوع مهر و موم‌ها (مثلاً نیتریل یا فلوروکربن) و شماره طراحی را مشخص کنید.
- از نسخه‌های thru-drive وقتی مناسب است استفاده کنید تا اجزای اضافی را کاهش دهید.
- با توجه به سرویس‌دهی و قطعات یدکی، بررسی کنید که مدل انتخابی هنوز در چرخه تولید یا پشتیبانی Eaton باشد؛ بعضی مدل‌های قدیمی ممکن است “غیرفعال” یا از رده خارج شده باشند.
جدول مشخصات کمی چند مدل از سری PVQ:
| مدل | جابجایی (cm³) (in³/rev) | سرعت نامی (rpm) | فشار کاری حداکثر (bar) | توان ورودی در حداکثر فشار و سرعت (kW) | وزن تقریبی (kg) | توضیحات اضافی / وضعیت کنترل |
| PVQ10 | 10.5 (0.643) | 1,800 | 210 | 7.4 | ~7.2 | کنترل با کامپنساتور فشار یا جریان |
| PVQ13 | 13.8 (0.843) | 1,800 | ~140 (بسته به نسخه) | ~6.5 | — | برخی نسخه‌ها فشار نامی پایینتر دارند |
| PVQ20 | 21.1 (1.290) | 1,800 | 210 | 14.9 | ~14 | پیکربندی thru-drive در برخی مدل‌ها امکان‌پذیر است |
| PVQ32 | 32.9 (2.010) | 1,800 | ~140 (بسته به نسخه) | 15.6 | — | نسخه استاندارد CD1407 با تنظیم فشاری 140 / 70 بار |
| PVQ40 | 41.5 (2.500) | 1,800 | 210 | 27.6 | ~20.6 | نسخه استاندارد S = Buna N برای مهر و موم، تنظیم کارخانه C21 (210 بار) |
| PVQ45 | ~45.1 (2.75) | 1,800 | 210 | ~ (مطابق با PVQ40) | ~20.6 | مشخصات مشابه PVQ40 با تغییرات جزئی در قطعات داخلی |
توضیحات تکمیلی و ویژگی‌های مهم :
- پمپ‌های PVQ از نوع پیستونی محوری (axial piston) با جابجایی متغیر هستند، به این معنی که جابجایی (دبی) آنها بر اساس کنترل فشار یا جریان قابل تنظیم است.
- یکی از ویژگی‌های خاص این سری، طراحی زمان‌بندی (timing) مختص آن است که پالس فشار خروجی را کاهش می‌دهد و سطح نویز را پایین می‌آورد؛ سطح نویز عملکرد پمپ نزدیک یا پایینتر از موتور محرک است.
- این پمپ‌ها قادرند با انواع سیالات هیدرولیکی کار کنند شامل روغن‌های بر پایه نفت، روغن‌های سنتتیک، سیالات حاوی آب و سیالات فسفاتی.
- بسیاری از مدل‌ها قابلیت پیکربندی thru-drive دارند؛ یعنی می‌توان آنها را در یک شفت مشترک با سایر پمپ‌ها (ثابت یا متغیر) قرار داد تا سیستم جمع‌وجورتری ایجاد شود.
- کنترل‌کننده‌ها (Compensators) متنوعی برای این سری ارائه شده‌اند، از جمله کنترل فشار، کنترل جریان یا ترکیبی از این‌ها.
- در انتخاب مدل، علاوه بر جابجایی و فشار، باید به جهت چرخش (R یا L)، نوع شفت، نوع پورت‌ها، نوع مهر و موم (مثلاً Buna N یا فلوروکربن) و تنظیمات کارخانه‌ای کنترل‌کننده دقت شود.
- فشار کاری عمومی این سری تا 210 بار می‌باشد.
- در بسیاری از کاتالوگ‌ها، برای اطمینان از دوام قطعات، توصیه شده است که سیال هیدرولیک با پاکیزگی بالا (مثلاً کد تمیزی ISO 16/13 یا بهتر) استفاده شود.
