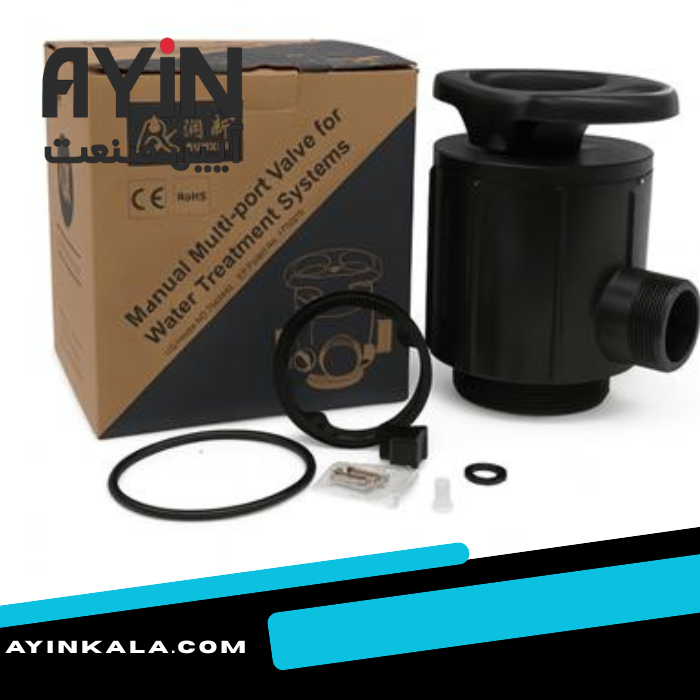

شیر ۲ اینچ دستی سختی گیر RUNXIN N64D مدل F64D
شیر دستی سختی گیر RUNXIN N64D / F64D مدل 61210 یکی از شیرهای چندراهه مورد استفاده در سیستمهای نرمکننده و سختیگیر رزینی است. این شیر برای کنترل مسیر آب در مراحل مختلف بهرهبرداری، شستشوی بستر رزین و احیای آن طراحی شده و با ظرفیت عبور حداکثر ۱۰ مترمکعب بر ساعت، برای سیستمهایی با ظرفیت بالاتر نسبت به مدلهای F64B و F64A2 مناسب است.
این مدل دارای ورودی و خروجی ۲ اینچ بوده و برای نصب روی مخازن سختیگیر با قطر حدود ۱۰ تا ۳۰ اینچ طراحی شده است. همچنین امکان نصب شیر به صورت Top Mount یا Side Mount وجود دارد..
شیر سختی گیر RUNXIN N64D چه کاری انجام میدهد؟
وظیفه اصلی این شیر، مدیریت مسیر جریان آب درون مخزن رزین است.
در یک سختیگیر رزینی، آب خام هنگام عبور از بستر رزین، یونهای عامل سختی مانند کلسیم و منیزیم را از دست میدهد. پس از مدتی، رزین نیاز به احیا پیدا میکند. شیر N64D با تغییر وضعیت، مسیر مناسب برای سرویس، شستشوی معکوس، ورود آب نمک و آبکشی را ایجاد میکند.
در نتیجه، شیر تنها یک قطعه برای باز و بسته کردن مسیر آب نیست؛ بلکه یکی از اجزای اصلی کنترل فرآیند سختیگیری و احیای رزین محسوب میشود.
نحوه عملکرد شیر N64D / F64D
شیر RUNXIN N64D دارای چند وضعیت اصلی برای مدیریت چرخه کاری سختیگیر است. طبق اطلاعات سازنده، این فرآیند شامل Service، Backwash، Brine & Slow Rinse، Brine Refill و Fast Rinse است.
حالت Service؛ عملکرد عادی سختی گیر
در وضعیت Service، آب خام وارد مخزن شده و از بستر رزین عبور میکند.
رزین سختیگیر یونهای کلسیم و منیزیم را از آب جدا میکند و آب نرمشده از مسیر خروجی سیستم خارج میشود.
تا زمانی که ظرفیت رزین به حد موردنظر نرسیده باشد، شیر در این وضعیت باقی میماند.
حالت Backwash؛ شستشوی معکوس رزین
در این مرحله، مسیر عبور آب تغییر میکند تا آب از جهت مخالف بستر رزین عبور کند.
شستشوی معکوس باعث خارج شدن ذرات و مواد جمعشده در بستر و آماده شدن رزین برای مرحله احیا میشود. آب حاصل از این مرحله از مسیر Drain خارج خواهد شد.
حالت Brine & Slow Rinse
در این مرحله، محلول آب نمک از مخزن نمک به سمت بستر رزین هدایت میشود.
محلول نمک به احیای رزین کمک میکند تا ظرفیت تبادل یونی آن برای چرخه بعدی بازیابی شود. پس از مکش محلول، آبکشی آهسته ادامه پیدا میکند تا باقیمانده محلول از بستر خارج شود.
حالت Brine Refill
در مرحله Brine Refill، آب موردنیاز برای آمادهسازی محلول آب نمک چرخه بعدی وارد مخزن نمک میشود.
مقدار آب موردنیاز به طراحی سیستم، حجم رزین و تنظیمات سختیگیر بستگی دارد.
حالت Fast Rinse
در مرحله آبکشی سریع، آب با سرعت بالاتری از بستر عبور میکند تا نمک و مواد باقیمانده از فرآیند احیا خارج شوند.
پس از پایان این مرحله، سیستم میتواند مجدداً به حالت Service بازگردد.
ظرفیت ۱۰ مترمکعب بر ساعت چه معنایی دارد؟
یکی از مهمترین ویژگیهای N64D ظرفیت عبور ۱۰ مترمکعب آب در ساعت است. این ظرفیت باعث میشود مدل مذکور برای سیستمهایی بزرگتر از سختیگیرهای مجهز به شیرهای F64B و F64A2 مورد استفاده قرار گیرد.
در یک مقایسه ساده، F64B ظرفیت حدود ۲ مترمکعب بر ساعت دارد و F64A2 حدود ۴ مترمکعب بر ساعت، در حالی که N64D/F64D تا ۱۰ مترمکعب بر ساعت معرفی شده است.
البته ظرفیت واقعی مناسب سیستم فقط بر اساس سایز شیر تعیین نمیشود و باید دبی موردنیاز، اندازه مخزن، نوع رزین و شرایط کاری نیز بررسی شود.
نصب شیر N64D روی مخزن FRP
RUNXIN برای مدل 61210 امکان نصب شیر به صورت Top Mount و Side Mount را در نظر گرفته است. برای نصب جانبی، استفاده از اتصال مناسب Side Mount ضروری است.
پایه نصب این مدل 4"-8UN است و رایزر مورد استفاده حدود 1.5 اینچ D-GB اعلام شده است. محدوده مخازن مناسب نیز حدود ۱۰ تا ۳۰ اینچ است.
به همین دلیل پیش از خرید، باید موارد زیر با شیر تطبیق داده شوند:
- قطر مخزن FRP
- اندازه دهانه مخزن
- قطر رایزر
- سایز ورودی و خروجی
- مسیر Drain
- اتصال آب نمک
- دبی موردنیاز دستگاه
مشخصات فنی شیر RUNXIN N64D / F64D
| برند | RUNXIN |
| مدل | N64D / F64D |
| کد محصول | 61210 |
| نوع محصول | شیر دستی چندراهه سختی گیر |
| سایز ورودی | ۲ اینچ |
| سایز خروجی | ۲ اینچ |
| سایز Drain | ۱ اینچ |
| اتصال آب نمک | ۱/۲ اینچ |
| نوع نصب | Top Mount / Side Mount |
| پایه اتصال | 4"-8UN |
| رایزر | 1.5" D-GB |
| حداکثر دبی | ۱۰ مترمکعب بر ساعت |
| محدوده مخزن | ۱۰ تا ۳۰ اینچ |
| فشار کاری | ۰.۱۵ تا ۰.۶ مگاپاسکال |
| دمای کاری | ۵ تا ۵۰ درجه سانتیگراد |
| نوع احیا | Down Flow |
| جنس هندویل | پلاستیک |
| کاربرد | سختیگیر، تبادل یونی، پیشتصفیه RO و سیستم آب بویلر |
مزایای شیر سختی گیر N64D
N64D برای سیستمهایی طراحی شده که علاوه بر ظرفیت بالاتر، نیاز به یک شیر دستی چندراهه با ساختار ساده دارند.
از مهمترین مزایای این مدل میتوان به موارد زیر اشاره کرد:
- ظرفیت عبور آب تا ۱۰ مترمکعب بر ساعت
- ورودی و خروجی ۲ اینچ
- مناسب مخازن ۱۰ تا ۳۰ اینچ
- امکان نصب از بالا یا کنار
- ساختار نسبتاً ساده و قابل استفاده
- کنترل دستی مراحل مختلف احیای رزین
- عدم وابستگی به موتور برای تغییر وضعیت
- مناسب برای سیستمهای تبادل یونی
- قابلیت استفاده در سیستمهای نرمکننده آب بویلر
- مناسب برای پیشتصفیه سیستمهای RO
سازنده نیز N64D/F64D را برای تجهیزات تبادل یونی، نرمکننده آب بویلر و سیستمهای پیشتصفیه RO معرفی کرده است.
N64D در چه سیستمهایی استفاده میشود؟
سختی گیرهای رزینی
مهمترین کاربرد این شیر در سختیگیرهای رزینی با ظرفیت بالاتر است؛ جایی که دبی سیستم بیشتر از توان شیرهای کوچکتر باشد.
سیستمهای تبادل یونی
در تجهیزاتی که بر پایه فرآیند تبادل یونی فعالیت میکنند، شیر چندراهه برای کنترل مراحل مختلف عبور آب و احیای بستر کاربرد دارد.
پیش تصفیه RO
در برخی سیستمهای تصفیه آب، کاهش سختی آب ورودی به RO اهمیت دارد. شیر N64D میتواند به عنوان بخشی از سختیگیر مرحله پیشتصفیه مورد استفاده قرار گیرد.
نرمکننده آب بویلر
یکی از کاربردهای معرفیشده توسط سازنده، استفاده در سیستمهای نرمکننده آب مورد استفاده برای بویلر است.
تفاوت N64D با F64A2 و F64B
برای انتخاب شیر مناسب، مقایسه ظرفیت این سه مدل میتواند بسیار کمککننده باشد:
| مدل | سایز ورودی/خروجی | حداکثر دبی | مخزن مناسب |
| F64B | ۳/۴ اینچ | ۲ m³/h | ۶ تا ۱۲ اینچ |
| F64A2 | ۱ اینچ | ۴ m³/h | ۶ تا ۱۸ اینچ |
| N64D / F64D | ۲ اینچ | ۱۰ m³/h | ۱۰ تا ۳۰ اینچ |
اطلاعات مقایسهای فوق بر اساس مشخصات منتشرشده توسط RUNXIN است.
بنابراین N64D زمانی انتخاب منطقیتری است که سیستم به ظرفیت عبوری بالاتری نسبت به F64A2 نیاز داشته باشد و مخزن و سایر اجزای سیستم نیز با این سایز هماهنگ باشند.
شیر دستی N64D بهتر است یا شیر اتوماتیک؟
N64D یک شیر دستی است؛ بنابراین تغییر وضعیت آن توسط اپراتور و با استفاده از هندویل انجام میشود.
این ویژگی برای پروژههایی که سادگی، هزینه مناسب و کنترل مستقیم اهمیت دارد، مزیت محسوب میشود.
در مقابل، اگر سیستم باید بدون حضور اپراتور و طبق برنامه مشخص احیا شود، یک شیر اتوماتیک میتواند گزینه مناسبتری باشد.
در نتیجه انتخاب بین دستی و اتوماتیک بیشتر به نوع بهرهبرداری سیستم بستگی دارد و نمیتوان یکی را برای تمام پروژهها مناسب دانست.
نکات مهم هنگام خرید شیر RUNXIN N64D
قبل از خرید این شیر، تنها به عبارت «۲ اینچ» توجه نکنید. لازم است مشخصات کامل سیستم بررسی شود.
دبی سیستم:
نیاز واقعی به آب باید با ظرفیت شیر هماهنگ باشد.
اندازه مخزن:
N64D برای محدوده مخزن ۱۰ تا ۳۰ اینچ معرفی شده است.
رایزر:
رایزر سیستم باید با مشخصات اتصال شیر سازگار باشد.
فشار آب:
محدوده فشار کاری اعلامشده برای این مدل ۰.۱۵ تا ۰.۶ مگاپاسکال است.
نوع نصب:
برای نصب از بالا یا کنار باید نوع اتصال و تجهیزات جانبی مناسب در نظر گرفته شود.
جمعبندی؛ آیا N64D انتخاب مناسبی است؟
RUNXIN N64D / F64D مدل 61210 یک شیر دستی چندراهه برای سختیگیرهای رزینی با ظرفیت بالاتر است. این مدل با ورودی و خروجی ۲ اینچ، ظرفیت عبور حداکثر ۱۰ مترمکعب بر ساعت و قابلیت نصب Top Mount یا Side Mount، برای مخازن ۱۰ تا ۳۰ اینچ طراحی شده است.
در صورتی که یک سختیگیر با مخزن FRP بزرگتر و دبی بالاتر دارید و کنترل دستی مراحل سرویس و احیای رزین برایتان کافی است، N64D میتواند گزینه مناسبی باشد.
با این حال، انتخاب نهایی باید بر اساس دبی واقعی سیستم، ابعاد مخزن، رایزر، فشار آب و نوع کاربرد انجام شود.
