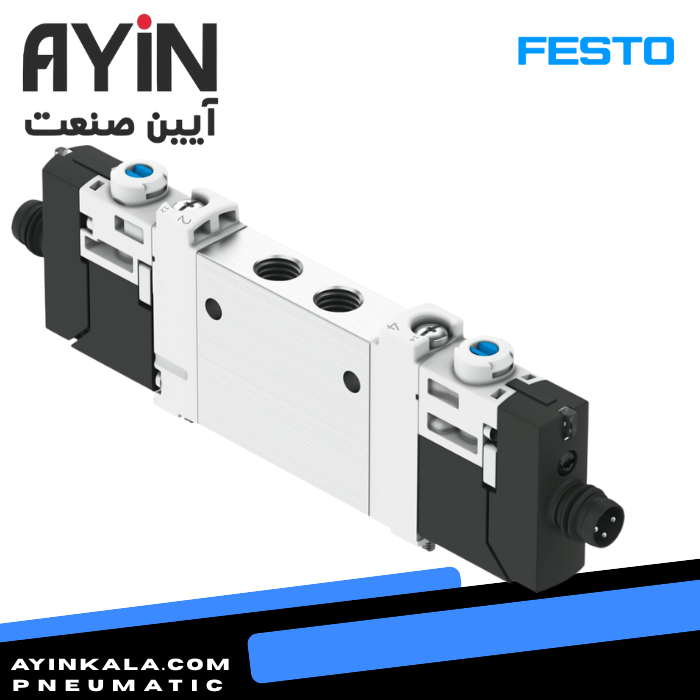

شیر برقی پنوماتیک FESTO مدل VUVG-LK10-B52-T-M7-1R8L-S
شیر برقی پنوماتیک FESTO مدل VUVG-LK10-B52-T-M7-1R8L-S از سری VUVG با سایز 10 mm، عملکرد ۵/۲ راهه (5/2-way) و نوع دوکوئیل (double solenoid) طراحی شده است. این شیر با پورت پنوماتیک M7، ولتاژ 24 V DC، نرخ جریان بالا (~340 l/min) و سرعت پاسخ بسیار مناسب، برای سیستمهای اتوماسیون صنعتی، مانیفولدهای پنوماتیک جمعوجور، خطوط تولید، بستهبندی و ماشینآلات خودکار بسیار مناسب است. برای نصب سریع، عملکرد قابل اعتماد و کاربری صنعتی طراحی شده است.
نکات کلیدی و مزایا :
- سایز شیر 10 mm — امکان جریاندهی کافی در فضای محدود.
- عملکرد 5/2-way، دوکویل (double solenoid / bistable): در حالت پایه دو حالت ثابت دارد، مناسب برای تغییر مسیر کاری سریع و بدون نیاز به نگهداشت کویل.
- نرخ جریان استاندارد ~ 340 l/min (DIN 1343) — برای کاربردهایی که جریان هوای قابل توجه دارند.
- پورت پنوماتیک M7 — نصب سریع، رابط جمعوجور برای خطوط پنوماتیک.
- ولتاژ کاری 24 V DC استاندارد صنعتی — مطابق سیستمهای کنترل رایج.
- طراحی داخلی “پیستون-شاتون با اورینگ (piston slide with sealing ring)” — برای آببندی بهتر، عمر طولانیتر و عملکرد پایدار.
- قابل نصب روی ریل مانیفولد یا بهصورت مستقل — مناسب برای اتوماسیونهای مدرن و جمعوجور.
- مناسب برای محیطهای صنعتی با آزمایشهای لرزش/ضربه و استانداردهای حفاظتی مناسب.
جدول مشخصات فنی :
مشخصه | مقدار |
نام مدل | VUVG-LK10-B52-T-M7-1R8L-S (یا نزدیکترین مدلی که مستندات دارد: VUVG-LK10-B52-T-M7-1H2L-S) |
کد قطعه (Part number) | 8042548 |
عملکرد شیر | 5/2-way، bistable / double solenoid |
نوع راهاندازی | الکتریکی (Solenoid) |
سایز شیر | 10 mm |
نرخ جریان استاندارد | ≈ 340 l/min |
پورت پنوماتیک | M7 |
ولتاژ کاری | 24 V DC |
فشار کاری | حدود 1.5 … 7 bar (0.15…0.7 MPa) |
طراحی داخلی | Piston slide with sealing ring |
نوع بازگشت | (برای bistable، دو کویل؛ برای monostable معمولاً فنر) — در مدل double solenoid بازگشت بهطور الکتریکی انجام میشود. |
درجه حفاظت | IP40 (در مدل مستند) |
فرکانس کلیدزنی حداکثر | 2 Hz |
زمان تغییر مسیر | حدود 7 ms در برخی مدلها |
وزن محصول | حدود 50 g (بسته به نسخه) |
نکته: برخی از مستندات دقیق “1R8L-S” را در دیتاشیت پیدا نمیکنند، اما مشخصات مدلهای مشابه با “1H2L-S” بسیار مشابهاند. لطفاً برای نسخه دقیق خود دفترچهی داده (datasheet) را بررسی کنید.
شرح عملکرد :

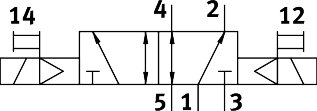

شیر کنترل پنوماتیک VUVG-LK10-B52-T-M7-1R8L-S از نوع 5/2 راهه است؛ یعنی دارای ورودی، دو خروجی (یا یکی خروجی و یکی تخلیه) و دو مسیر کاری. حالت “bistable” (دوکویل) بدین معنی است که هر کویل باعث تغییر وضعیت شیر میشود و حالت شیر تا تحریک بعدی ثابت میماند، حتی اگر برق قطع شود. این ویژگی باعث میشود که در مواقعی که تغییر مسیر هوای فشرده باید در شرایط خاص ثابت بماند، بسیار مناسب باشد.
با اعمال ولتاژ به یکی از کویلها، پیستون داخلی حرکت میکند، مسیر هوا باز میشود یا از مسیر قبلی بسته میشود، و خروجی به عملگر متصل میشود. طراحی پیستون-شاتون با اورینگ به کاهش نشتی داخلی و افزایش عمر محصول کمک میکند. پورتهای M7 برای اتصالات سریع و فضای نصب فشرده طراحی شدهاند. نرخ جریان بالا (~340 l/min) اطمینان میدهد که این شیر برای خطوط با حجم هوای بالا نیز مناسب است.
کاربردها :
- سیستمهای اتوماسیون صنعتی، خطوط تولید، بسته-بندی
- مانیفولدهای پنوماتیک با فضای نصب محدود
- ماشینآلاتی که نیاز به تغییر مسیر هوای سریع، حجم بالا و قابلیت نصب مقاوم دارند
- تجهیزات بالابری، پرس، دستگاههای مونتاژ خودکار
- هر کجا که کنترل دقیق هوای فشرده با عملکرد سریع و قابل اعتماد لازم است
نکات نصب و راهاندازی :
- قبل از نصب، مسیر هوای فشرده را تمیز کنید (ذرات، روغن، رطوبت مضر هستند).
- اطمینان حاصل کنید که ولتاژ تغذیه برابر 24 V DC و مطابق داده کویل است، و نوسان ولتاژ ±10 % را در نظر بگیرید.
- فشار کاری باید در محدوده تعیینشده (حدود 1.5–7 bar) باشد تا عملکرد مناسب بازگشت و سوئیچینگ تضمین شود.
- پورتهای M7 را با اتصالات مناسب و بدون نشتی نصب کنید.
- در صورتی که شیر روی مانیفولد نصب میشود، فضای تهویه و دسترسی به کویل را در نظر بگیرید.
- در محیطهای صنعتی با لرزش و شوک، نصب صحیح و رعایت الزامات حفاظتی توصیه میشود.
- اگر نسخه “IP65” یا محافظت بیشتر لازم است، بررسی کنید که گزینه مورد نظر داراست یا خیر (برخی مدلها IP40 هستند).
نگهداری و عیبیابی :
- بازبینی دورهای اتصالات پنوماتیک و الکتریکی الزامی است.
- اگر شیر عملکرد نداشت یا جریان زیر انتظار بود، نشتی داخلی، توصیح پورتها، وضعیت اورینگها و تمیزی مسیر را بررسی کنید.
- قطعات یدکی اورینگ یا پیستون را از نماینده رسمی FESTO تأمین نمایید.
- اگر محیط دارای ذرات زیاد یا رطوبت است، استفاده از فیلتر و درایر مسیر هوا توصیه میشود.
- در صورت شنیده شدن صدای غیرعادی یا تأخیر در پاسخ، ممکن است کویل گرم شده باشد یا خطا در تغذیه ولتاژ وجود داشته باشد.
نتیجهگیری :
شیر برقی FESTO مدل VUVG-LK10-B52-T-M7-1R8L-S یکی از گزینههای بسیار حرفهای در حوزه اتوماسیون پنوماتیک است. اگر به دنبال شیر پنوماتیک با سایز فشرده، جریان بالا، نصب سریع و عملکرد قابل اعتماد در سیستمهای صنعتی هستید، این مدل انتخاب مناسبی خواهد بود.
