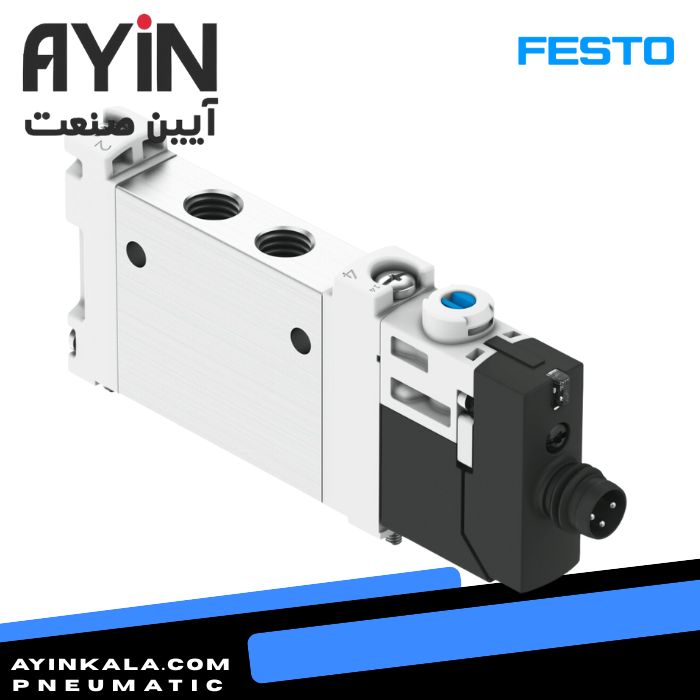

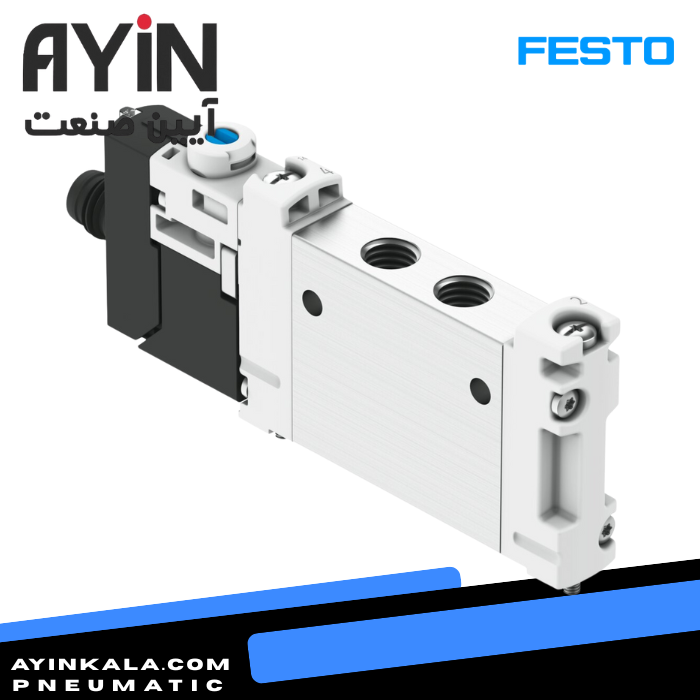

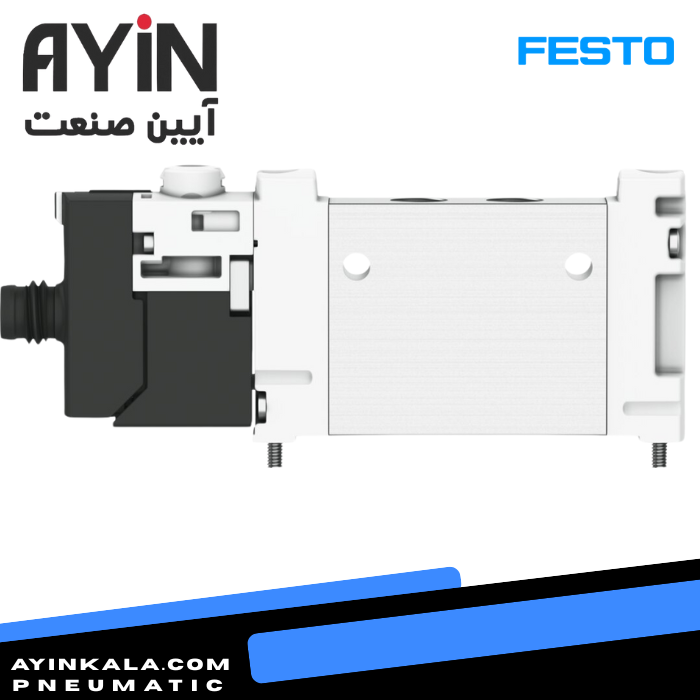

شیر برقی پنوماتیک FESTO VUVG-LK10-M52-AT-M7-1R8L-S :
یک شیر جهتدار (directional control valve) از سری VUVG با ابعاد کوچک (Valve size 10 mm) است که برای کاربردهای اتوماسیون پنوماتیک صنعتی طراحی شده است. این شیر دارای عملکرد ۵/۲ راهه (5/2-way) و مونوستابل (monostable) با بازگشت توسط فنر هوایی (پ neumatik spring) بوده و با ولتاژ 24 V DC راهاندازی میشود. پورتهای پنوماتیک این مدل با رزوه M7 هستند و نرخ جریان بالا تا حدود 340 l/min (استاندارد DIN 1343) را پشتیبانی میکنند.
این محصول برای نصب در خطوط پنوماتیک جمعوجور، مانیفولدها، ماشینآلات خودکار و سیستمهای صنعتی که نیاز به پاسخ سریع، ابعاد فشرده و عملکرد قابل اعتماد دارند بسیار مناسب است.
نکات کلیدی و مزایا :
- جریان بالا: نرخ جریان استاندارد تا حدود 340 l/min برای سایز 10 mm.
- عملکرد 5/2 راهه مونوستابل: در حالت بدون تحریک، مسیر بسته است؛ با تحریک شیر مسیر باز میشود.
- پورت M7: امکان اتصال سریع و جمعوجور در سیستمهای پنوماتیک فشرده.
- ولتاژ راهاندازی 24 V DC: مناسب برای سیستمهای کنترل صنعتی رایج.
- طراحی پیستون-شاتون با حلقه اورینگ (piston slide with sealing ring): این طراحی باعث آببندی بهتر، کارکرد نرمتر و طول عمر بیشتر میشود.
- قابلیت نصب روی ریل مانیفولد یا بهصورت جداگانه با فضای محدود: مناسب برای کاربردهای صنعتی فشرده.
- بهرهمندی از تأییدیه c UL us (UL MH19482) و مقاومت در برابر لرزش و شوک: قابل اطمینان در محیطهای صنعتی.
جدول مشخصات فنی
مشخصه | مقدار |
نام مدل | VUVG-LK10-M52-AT-M7-1R8L-S |
کد قطعه (Part no.) | 8042551 |
عملکرد | 5/2-way، مونوستابل (monostable) |
سایز شیر | 10 mm |
نرخ جریان استاندارد (DIN 1343) | حدود 340 l/min |
پورت پنوماتیک | M7 |
ولتاژ کاری | 24 V DC |
فشار کاری | حدود 0.25 … 0.7 MPa (2.5 … 7 bar) |
طراحی داخلی | Piston slide with sealing ring |
بازگشت (Reset) | فنر هوایی (pneumatic spring) |
درجه حفاظت (IP) | IP40 (در برخی منابع کرکتر دیگری نیز ذکر شده) |
تأییدیهها | c UL us – Recognized (UL MH19482) |
فرکانس کلیدزنی حداکثر | 2 Hz |
زمان پاسخ (On) | حدود 14 ms |
زمان پاسخ (Off) | حدود 17 ms |
عمر خدمت (B10) | تا 30 میلیون سیکل در شرایط مرجع |
توضیح عملکرد :
شیر کنترل پنوماتیک VUVG-LK10-M52-AT-M7-1R8L-S از نوع ۵/۲ راهه مونوستابل طراحی شده است؛ یعنی دارای پنج پورت (دو مسیر کاری، یک مسیر ورودی، دو خروجی یا تخلیه) و در حالت بدون تحریک، مسیر کاری بسته است. با اعمال ولتاژ 24 V DC به کویل برقی، پیستون داخلی فعال شده و مسیر هوا باز میگردد تا سیلندر یا عملگر پنوماتیکی را تغذیه کند. بازگشت شیر به موقعیت اولیه توسط فنر هوایی انجام میشود که اطمینانی بالا برای عملکرد دائم فراهم میآورد.
طراحی پیستون با اورینگ (sealing ring) موجب کاهش نشتی داخلی و افزایش عمر مفید میشود. پورتهای M7 امکان اتصال سریع و ساده به خطوط پنوماتیک با فضای محدود را فراهم میکند. نرخ جریان بالا (~340 l/min) باعث میشود که این شیر برای خطوط با حجم هوای قابل توجه مناسب باشد. عملکرد سریع با زمان پاسخ حدود 14 ms و فرکانس کلیدزنی تا 2 Hz، به اجرای دقیق و سریع فرآیندهای اتوماسیون کمک میکند.
کاربردها :
- سیستمهای اتوماسیون صنعتی (خطوط تولید، بستهبندی، مونتاژ)
- مانیفولدهای پنوماتیک با فضای محدود که نیاز به نرخ جریان بالا دارند
- ماشینآلات با عملگرهای پنوماتیکی بزرگ-محدودی که نیاز به شیر ۱۰ mm دارند
- دستگاههای پزشکی یا آزمایشگاهی که نیاز به کنترل دقیق هوای فشرده دارند
- سیستمهایی که قابلیت نصب روی ریل یا نصب در فضای فشرده لازم دارند
نکات نصب و راهاندازی :
- از تمیزی مسیر هوای ورودی اطمینان حاصل کنید؛ ذرات یا رطوبت میتواند عمر شیر را کاهش دهد.
- ولتاژ تغذیه باید دقیقاً 24 V DC و مطابق دادههای کویل باشد. نوسانات بیش از ±10 % ممکن است عملکرد را مختل کند.
- فشار کاری باید بین حدود 2.5 تا 7 بار باشد؛ فشار کمتر ممکن است بازگشت فنر را مختل کند.
- در نصب روی مانیفولد یا ریل، اطمینان حاصل کنید فضای کافی برای تهویه کویل و اتصال الکتریکی وجود دارد.
- قبل از راهاندازی، بررسی کنید که جهت جریان و نشانهگذاری پورتها مطابق نیاز سیستم باشد (پورت M7).
- در صورت استفاده در محیطهای حساس، الزامات درجه حفاظت (IP) و شرایط محیطی مثل دما و لرزش را در نظر بگیرید.
نگهداری و عیبیابی :
- بررسی دورهای اتصالات برق و پنوماتیک، نشتی هوا و سلامت کویل الزامی است.
- اگر شیر عمل نمیکند یا جریان کاهش یافته است، اورینگها و سوراخهای عبور هوا را بررسی کنید. ذرات ورود کرده ممکن است باعث چسبیدن پیستون شوند.
- در صورت نیاز به تعویض، از قطعه اورجینال با همان کد سفارش استفاده شود (Part no. 8042551).
- در محیطهایی با لرزش شدید یا شوک مکانیکی، مطمئن شوید محصول شرایط لازم را داشته باشد (در دیتاشیت آمده است)
نتیجهگیری :
شیر برقی FESTO VUVG-LK10-M52-AT-M7-1R8L-S یکی از گزینههای بسیار مناسب در بخش اتوماسیون پنوماتیک صنعتی با ابعاد کوچک، جریان بالا و نصب سریع است. اگر به دنبال شیر پنوماتیک با کیفیت جهانی، نرخ جریان بالا و قابلیت نصب جمعوجور هستید، این مدل یکی از بهترین انتخابها محسوب میشود.
