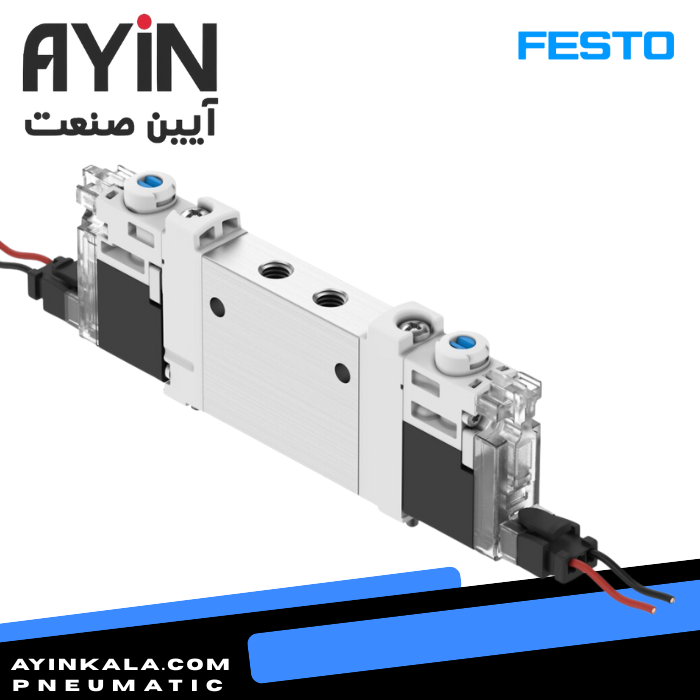

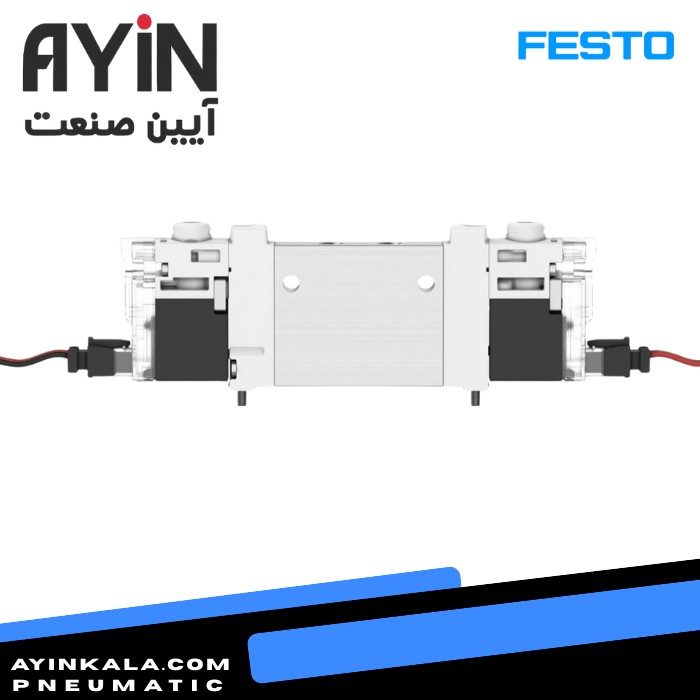

🔹 معرفی شیر برقی پنوماتیک فستو مدل VUVG-LK10-T32C-AT-M7-1H2L-S
شیر برقی پنوماتیک VUVG-LK10-T32C-AT-M7-1H2L-S یکی از محصولات شرکت معتبر Festo است که در دسته شیرهای کنترل جهت پنوماتیک قرار میگیرد. این شیر از نوع ۲ × ۳/۲ راهه (2×3/2-way) و حالت نرمال بسته (Normally Closed) میباشد. (به این معنا که بدون تحریک الکتریکی مسیر هوا بسته است).
از مزایای این مدل میتوان به طراحی جمعوجور، دبی مناسب برای سایز ۱۰ میلیمتر، عملکرد پایدار و امکان نصب انعطافپذیر اشاره کرد.
🔸 ویژگیها و مزایا :
- عملکرد ۲×۳/۲ راهه، حالت نرمال بسته
- تحریک برقی (Solenoid actuation)
- بازگشت با هوای پنوماتیک (Pneumatic spring return)
- پورت پنوماتیک M7
- ولتاژ کاری ۲۴ ولت DC
- کلاس حفاظتی IP40
- امکان کنترل جریان اگزوز (Exhaust throttling)
- امکان نصب در هر جهت (Mounting position: any)
- قابلیت کار مداوم (Duty cycle 100 %)
- طراحی سبک و ابعاد مناسب برای فضاهای محدود
🔹 جدول مشخصات فنی :
🔧 مشخصه فنی | ⚙️ مقدار / توضیح |
برند | Festo |
مدل / کد فنی | VUVG-LK10-T32C-AT-M7-1H2L-S |

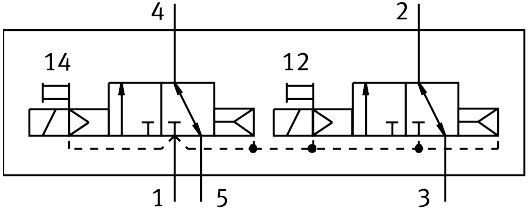

نوع عملکرد (Function) | ۲×۳/۲ راهه، نرمال بسته (Monostable, Closed) |
نوع تحریک (Actuation) | برقی (Solenoid) |
سایز شیر (Valve Size) | ۱۰ میلیمتر |
دبی اسمی (Nominal Flow Rate) | ۲۸۰ لیتر بر دقیقه |
پورت پنوماتیک (Pneumatic Port) | M7 |
ولتاژ کاری (Operating Voltage) | ۲۴ ولت DC |
فشار کاری مجاز (Operating Pressure) | ۰.۱۵ تا ۰.۷ مگاپاسکال (۱.۵ تا ۷ بار) |
زمان پاسخدهی (Switching Time) | روشن شدن: ۱۲ میلیثانیه خاموش شدن: ۱۴ میلیثانیه |
حداکثر فرکانس سوئیچینگ | ۲ هرتز |
دوره کاری (Duty Cycle) | ۱۰۰٪ (مداوم) |
کلاس حفاظتی (Protection Class / IP) | IP40 |
نوع بازگشت (Reset Method) | فنر پنوماتیک (Pneumatic spring return) |
نوع آببندی (Sealing Principle) | نرم (Soft sealing) |
اتصال الکتریکی (Electrical Connection) | ۲ پین، الگوی افقی (Plug, pattern H) |
مواد آببندها (Seal Materials) | HNBR / NBR |
دمای محیط کاری (Ambient / Medium Temperature) | –۵ تا +۵۰ درجه سلسیوس |
وزن تقریبی (Weight) | حدود ۵۰ گرم |
نصب (Mounting Position) | هر جهت (Any) |
ویژگیهای دیگر | کنترل جریان اگزوز (Throttling exhaust) |
