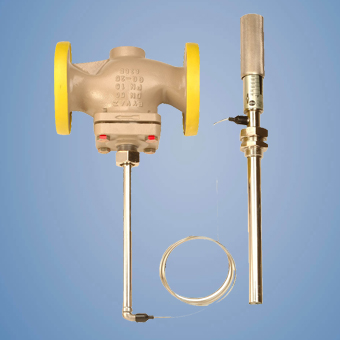

شیر ترموستاتیک تیپ tcv10-01

دامنه عملکرد: کنترل کننده خودکار حرارت (شیر ترموستاتیک)

شیر کنترل خودکار دما (شیر ترموستاتیکی) TCV Type 11 جهت کنترل دمای خطوط یا مخازن در سیستم های حرارتی و برودتی مورد استفاده قرار می گیرد. سنسور این شیر با قابلیت تنظیم از دمای 10℃- تا  150℃ یا  50°F- تا 302°F  می باشد. سایز شیر از DN15 تا DN100 و یا 1/2" تا 4" بوده و با فشار نامی PN16 تا PN40 یا کلاس #150 و کلاس  #300و نهایت دمای کاری 220℃ یا 428°F و بر اساس استانداردهای  DINیا ANSI تولید می شود.

طرز کار: کنترل کننده خودکار حرارت (شیر ترموستاتیک)

 شیر کنترل خودکار دما (شیر ترموستاتیکی) TCV Type 11 در حالت نرمال باز بوده و با افزایش دما به تدریج بسته   می شود. این شیر به همراه سنسور مربوطه بر اساس اصل انبساط مایعات کار می کند. حسگر این شیر در داخل مخزن یا در مسیر سیال مورد نظر جهت کنترل دما قرار می گیرد. داخل سنسور از یک نوع روغن قابل انبساط پر شده است. افزایش دمای سیال باعث انتقال دما به روغن داخل سنسور شده  و در نتیجه منجر به افزایش حجم روغن می شود. این افزایش حجم باعث به حرکت در آمدن پین المان عمل کننده می گردد. این افزایش نیرو به میله و پلاگ ولو منتقل شده و از این طریق فضای خالی بین سیت و پلاگ تغییر می کند و مقدار جریان عبوری از داخل ولو قابل کنترل می شود.

طریقه‌ی نصب: کنترل کننده خودکار حرارت (شیر ترموستاتیک)

شیر کنترل خودکار دما (شیر ترموستاتیکی) TCV Type 11 فقط برای نصب در خطوط افقی مناسب می باشد. جهت جریان سیال در داخل ولو بایستی مطابق فلش روی بدنه باشد. درپوش ولو به همراه المان عمل کننده باید رو به پایین قرار گیرند. حسگر (سنسور حرارتی) به هر شکل دلخواهی می تواند نصب شود، فقط باید دقت شود که تمامی طول آن در داخل سیال قرار گیرد. یعنی تا محل اتصال دنده باید داخل محیط سیال قرار بگیرد. محل نصب حسگر باید به گونه ای انتخاب شود که گرم شدن بیش از حد و یا تاخیر زیاد در دریافت حرارت از سیال صورت نگیرد. مسیر نصب لوله موئین این دستگاه باید به گونه ای انتخاب شود که نوسانات دمای محیطی تاثیر بر آن نداشته باشد و نیز در مسیر رفت و آمد قرار نگیرد تا از آسیب فیزیکی در امان باشد. کمترین شعاع انحناء لوله موئین 50 mm می باشد. در شکلهای زیر مدار برخی از موارد استفاده این شیر ترسیم شده است.

ویژگی ها کنترل کننده خودکار حرارت (شیر ترموستاتیک)

1. دارای مکانیزم ایمنی در برابر افزایش بیش از حد  دما می باشد.

2. خودکار بوده و به هیچ نیروی کمکی دیگری جهت کنترل دما نیاز ندارد.

3. به نگهداری و تعمیرات زیادی نیاز ندارد.

4. دارای آب بندی کامل بوده و برای انواع سیستمهای انتقال دما بسیار مناسب است.

5. بدنه آن از جنس چدن،کربن استیل ویا استنلس استیل می باشد.
