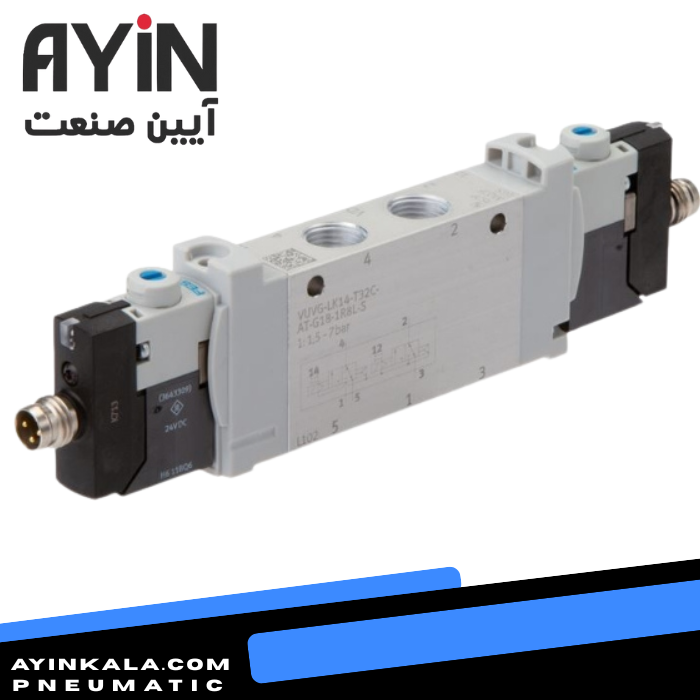

شیر برقی پنوماتیک VUVG-LK14-T32C-AT-G18-1H2L-S
ساخت شرکت Festo یکی از اعضای سری VUVG است که در کاربردهای اتوماسیون پنوماتیک جهت کنترل مسیر جریان هوا استفاده می‌شود. با توجه به طراحی جمع‌وجور و عملکرد قابل اعتماد، این شیر در خطوط پنوماتیک صنعتی نظیر ماشین‌آلات، خطوط تولید، سیستم‌های بسته‌بندی و کنترل تجهیزات پنوماتیک کاربرد دارد.
ویژگی‌های برجسته این شیر عبارتند از :
- طراحی با سطح مقطع زیاد برای دستیابی به دبی بالا در مقایسه با اندازه فیزیکی
- قابلیت نصب به صورت تکی یا ترکیب روی ریل (manifold)
- عملکرد سریع با زمان سوئیچ کم
- امکان کنترل داخلی هواپایلت (Pilot)
- مقاومت در برابر شوک و ارتعاشات صنعتی
- کلاس حفاظتی مناسب برای محیط‌های معمولی
مدار کاری آن از نوع ۲ × ۳/۲ راهه، حالت نرمال بسته (monostable closed) است، یعنی در حالت غیرفعال مسیر جریان بسته است و با اعمال برق، مسیر باز می‌شود.
جدول مشخصات فنی :
| 🔧 مشخصه فنی | ⚙️ توضیحات / مقدار |
| برند | Festo |
| مدل / کد فنی | VUVG-LK14-T32C-AT-G18-1H2L-S |
| شماره قطعه (Part No.) | 8042562 |
| نوع عملکرد | ۲ × ۳/۲ راهه – نرمال بسته (Monostable, Normally Closed) |
| نوع تحریک (Actuation) | برقی (Solenoid) |
| کنترل پایلوت (Pilot Control) | داخلی (Internal Pilot) |
| ولتاژ تغذیه | 24 ولت DC |
| توان مصرفی | 0.8 وات |
| سایز شیر (Valve Size) | 14 میلی‌متر |
| دبی اسمی (Flow Rate) | 570 لیتر بر دقیقه |
| نوع اتصال پنوماتیکی | G 1/8 |
| فشار کاری مجاز | 0.15 تا 0.7 مگاپاسکال (1.5 تا 7 بار) |
| دمای کاری محیط | -5 تا +50 درجه سانتی‌گراد |
| زمان پاسخ‌گویی (Switching Time) | روشن شدن: 13 ms / خاموش شدن: 20 ms |
| حداکثر فرکانس سوئیچینگ | 2 هرتز |
| دوره کاری (Duty Cycle) | 100٪ (مداوم) |
| کلاس حفاظتی (Protection Class) | IP40 |
| نوع عملکرد دستی (Manual Override) | Detenting / Non-detenting |
| نوع آب‌بندی (Sealing Type) | نرم (Soft Sealing) |
| جنس بدنه (Body Material) | آلومینیوم |
| جنس آب‌بندها (Seals Material) | HNBR / NBR |
| وزن تقریبی | حدود 75 گرم |
| نحوه نصب (Mounting Type) | تکی یا روی مانیفولد (Manifold Mounting) |
| مقاومت در برابر لرزش / شوک | مطابق EN 60068-2-6 و EN 60068-2-27 |
| کاربردها | سیستم‌های اتوماسیون، خطوط تولید، ماشین‌آلات بسته‌بندی، کنترل جریان هوا |
| ویژگی‌های برجسته | طراحی فشرده، دبی بالا نسبت به سایز، عملکرد سریع و مطمئن |
تحلیل کاربرد و نکات عملی :
کاربردها: این شیر مناسب استفاده در سیستم‌های پنوماتیک کنترل جهت جریان هوا در ماشین‌آلات صنعتی، خطوط بسته‌بندی، سیستم‌های جابجایی هوا، تجهیزات رباتیک و سیستم‌های اتوماسیون است.
مزایا: دبی بالا نسبت به سایز کوچک، امکان نصب ترکیبی (روی ریل) و عملکرد سریع از نقاط قوت آن هستند.
محدودیت‌ها: کلاس حفاظتی IP40 برای محیط‌های خیلی گردوغبار یا محیط‌های باز مناسب نیست؛ در این موارد ممکن است نیاز به پوشش حفاظتی یا انتخاب شیر با درجه حفاظتی بالاتر باشد.
نکات نصب و راه‌اندازی: باید دما و فشار کاری سیستم رعایت شود، منبع تغذیه برق ثبات داشته باشد (±۱۰٪ تغییرات قابل قبول) و در صورتی که هوا آلوده باشد، از فیلتر و خشک‌کن پیش‌تنظیم استفاده گردد. همچنین، نصب صحیح جهت پورت‌های ورودی و خروجی مهم است تا عملکرد صحیح داشته باشد.
