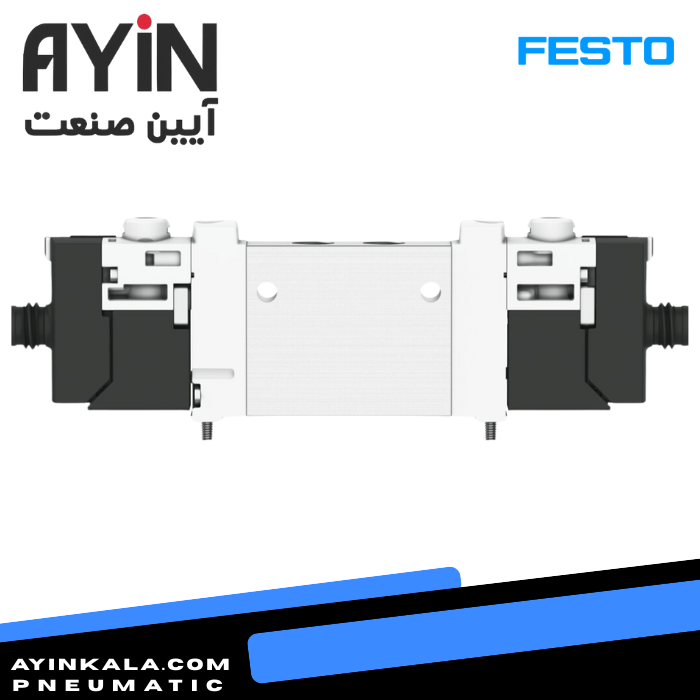

شیر برقی پنوماتیک فستو 8042550 VUVG-LK10-T32C-AT-M7-1R8L-S
شیر برقی پنوماتیک برند فستو مدل VUVG-LK10-T32C-AT-M7-1R8L-S (شماره قطعه 8042550) یک انتخاب حرفهای برای سیستمهای هوای فشرده و اتوماسیون صنعتی است. این شیر برقی با طراحی جمعوجور، عملکرد سریع و کیفیت ساخت بالا، پاسخگوی نیازهای کنترل جریان هوای فشرده در خطوط تولید، بستهبندی، تجهیزات رباتیک، ماشینآلات خودکار و سیستمهای پنوماتیک مدرن میباشد.
ویژگیها و مزایای مهم :
- طراحی 2×3/2 راهه، مونواستبل (Normally Closed) که از نوع «2 ورودی × 3/2» بوده و در حالت استیبل بهصورت بسته قرار دارد.
- اندازه شیر “۱۰ mm” که امکان نصب جمعوجور را برای خطوط پنوماتیک فراهم میکند.
- نرخ جریان استاندارد (Nominal flow rate) برابر با 280 l/min (مطابق با DIN 1343) که نشانه توان کنترل قابل توجه شیر میباشد.
- فشار کاری گسترده: از 0.15 MPa تا 0.7 MPa (مطابق برخی منابع) و یا در کاربرد معمولی از 1.5 bar تا 7 bar (0.15 تا 0.7 MPa تقریباً معادل 1.5 تا 7 bar)، که امکان استفاده در سیستمهای هوای فشرده صنعتی را میدهد.
- ولتاژ کاری 24 V DC و کویل مصرفی بسیار پایین (0.8 W) — مناسب کنترلرها و سیستمهای اتوماسیون.
- درجه حفاظت IP65 که تضمین میکند دستگاه در مقابل نفوذ گرد و غبار و پاشش آب مقاوم است.
- اتصال پنوماتیک از نوع M7 (پورتهای عملیاتی M7) که اختیار نصب سریع و جمعوجور را میدهد.
- قابلیت نصب در وضعیتهای مختلف و مونتاژ انعطافپذیر؛ موقعیت نصب متنوع (Any / optional mounting position) است.
- نمایشگر وضعیت سیگنال LED که برای بازخورد سریع وضعیت عملکرد بسیار کاربردی است.
- وزن بسیار سبک: حدود 55 گرم، که برای نصبهای محدود فضایی یا سیستمهای سبک بسیار مناسب است.
- تولید از برند معتبر فستو، که سابقه بسیار قوی در صنعت پنوماتیک دارد و تضمینی برای کیفیت، دوام و عملکرد پایدار محسوب میشود.
کاربردها :
شیر برقی پنوماتیک فستو مدل 8042550 — VUVG-LK10-T32C-AT-M7-1R8L-S — برای استفاده در سیستمهایی با هوای فشرده، خطوط تولید اتوماتیک، ماشینآلات بستهبندی و جابهجایی، سیستمهای رباتیک، سیستمهای تزریق، کنترل ابزار پنوماتیک و هر کاربردی که نیاز به کنترل دقیق جریان هوای فشرده دارد، بسیار مناسب است. به دلیل اندازه جمعوجور و عملکرد سریع، نصب آن در سیستمهای فشرده یا بخشهای اتوماسیون بسیار راحت است.
از آنجا که این شیر قابلیت کار در فشار وسیع و ولتاژ 24 V DC را دارد، میتواند بهراحتی با PLCها، کنترلرها و سیستمهای صنعتی مدرن ادغام شود. همچنین وزن کم و پورت M7 بهرهوری بالای نصب و نگهداری را فراهم میآورد.
جدول مشخصات فنی :
ویژگی | مقدار |
شماره قطعه (Part No) | 8042550 |
مدل | VUVG-LK10-T32C-AT-M7-1R8L-S |

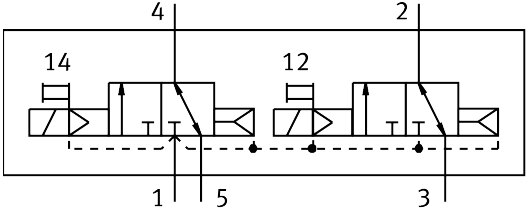

تابع شیر (Valve function) | 2×3/2-راهه، مونواستبل، بسته (Normally Closed) |
نوع عملگر (Actuation) | الکتریکی (Electric) |
اندازه شیر (Valve size) | 10 mm |
جریان اسمی استاندارد (Standard nominal flow rate) | 280 l/min |
پورت کاری پنوماتیک (Pneumatic working port) | M7 |
فشار کاری (Operating pressure) | 0.15…0.7 MPa (≈1.5…7 bar) |
ولتاژ کاری (Operating voltage) | 24 V DC |
نوع بازگرداننده (Reset method) | فنر پنوماتیک (Pneumatic spring) |
درجه حفاظت (Degree of protection) | IP65 |
زمان سوئیچینگ (Switching time) | On: 12 ms / Off: 14 ms |
فرکانس سوئیچینگ حداکثر (Max. switching frequency) | 2 Hz |
درجه مقاومت در برابر ارتعاش و شوک | آزمایشات مطابق EN 60068-2-6 و EN 60068-2-27 |
وزن محصول (Product weight) | حداکثر 55 g |
رسانه کاری (Operating medium) | هوای فشرده مطابق ISO 8573-1:2010 [7:4:4] |
مواد – بدنه و مهرهها (Material seals/housing) | مهرهها HNBR/NBR، بدنه آلومینیوم ریختهگری شده |
مزایای رقابتی و انتخاب برای خرید :
- برند فستو: انتخاب معتبر و تضمینی در بازار پنوماتیک با خدمات پس از فروش گسترده.
- عملکرد بالا با جریان مناسب (280 L/min) که امکان کنترل خوبی برای تجهیزات پیستوندار، خطوط تولید یا سیستمهای خودکار فراهم میآورد.
- نصب ساده با پورت M7 و وزن کم، مناسب برای فضاهای محدود یا کاربردهای موبایل/سیار.
- ولتاژ 24V DC و توان مصرفی پایین (0.8 W) باعث صرفهجویی در انرژی و سازگاری با سیستمهای اتوماسیون میشود.
- درجه حفاظت IP65، مقاومت در برابر گرد و غبار و پاشش آب، که برای محیطهای صنعتی پرچالش بسیار مناسب است.
- طراحی مونواستبل (Normally Closed) که در حالت بدون برق، شیر بسته است؛ مناسب برای ایمنی یا کاربردهایی که باز بودن پیشفرض شیر مطلوب نیست.
- گزینههای ارتقا (مانند اتصال به منیفولد، ماژولهای فستو یا سیستمهای بزرگتر) بهراحتی فراهم است.
نکات نصب و راهاندازی:
- قبل از نصب، مطمئن شوید فشار کاری سیستم و میزان جریان هوای مورد نیاز، مطابق با جدول مشخصات محصول است.
- در صورت استفاده از هوای فشرده با روغن یا آلودگی، فیلترها و رگولاتورها را قبل از شیر نصب کنید تا عمر مفید شیر افزایش یابد.
- شیر را مطابق جهت جریان آرمشده روی بدنه نصب کنید، اگر سیستم شما دارای جهت جریان معکوس است، عملکرد بهینه کاهش مییابد (این محصول «Flow direction: Non-reversible» است)
- مطمئن شوید ولتاژ 24 V DC با +/-10% نوسان است و اتصال برق مطابق استاندارد انجام شده است.
- چنانچه محیط کاری دارای رطوبت، گرد و غبار یا ذرات معلق است، اطمینان یابید که درجه حفاظت IP65 لحاظ شده و در صورت نیاز از محافظ یا کاور اضافه استفاده شود.
- برای نگهداری بهتر، توصیه میشود دورهای عملکرد سوئیچینگ و وضعیت LED را بررسی کنید تا از سلامت شیر مطمئن شوید.
جمعبندی :
اگر شما به دنبال یک شیر برقی پنوماتیک با کیفیت بالا، نصب آسان، عملکرد قابل اعتماد، و برند معتبر هستید، شیر مدل VUVG-LK10-T32C-AT-M7-1R8L-S (8042550) از فستو انتخابی حرفهای محسوب میشود. این محصول برای کاربردهای صنعتی که نیاز به کنترل دقیق جریان هوای فشرده دارند، بسیار مناسب است و به دلیل ویژگیهایی چون جریان بالا، فشار کاری گسترده، ولتاژ مناسب، و ساختار جمعوجور، میتواند بسیاری از نیازهای اتوماسیون را برطرف نماید.
